Moderna drvena gradnja sa Siniat sustavima Ladura i Duripanel

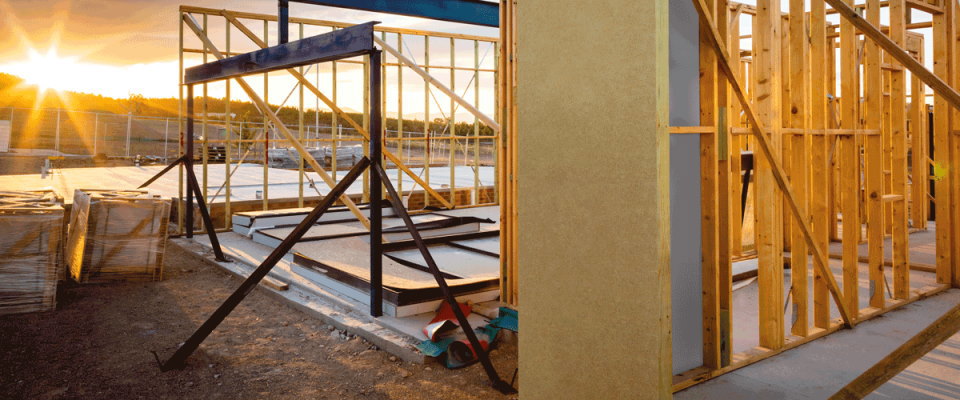

Započeta drvena konstrukcija zgrade okupana zrakama kasno poslijepodnevnog sunca.

Drvena gradnja ekološki je vrlo prihvatljiv način realizacije vaše nove zgrade. Siniat ploče uglavnom se proizvode od obnovljivih sirovina ili imaju visok postotak recikliranog materijala. Za razliku od konvencionalne betonske konstrukcije, drvo i drvene konstrukcije na sebe vežu CO2. Siniat ploče su multifunkcionalne te zadovoljavaju najviše zahtjeve u pogledu zaštite od požara, zvučne izolacije i statike. Drvene višeetažne zgrade i fasade također se mogu izvoditi sa SINIAT sustavima. Saznajte kako vam u tome možemo pomoći.

DOGOVORITE TERMIN ZA SAVJETOVANJE

Drvena gradnja uz Siniat: prednosti ploča Duripanel i Ladura

U ponudi tvrtke Siniat pronaći ćete velik broj ploča za svoj projekt. Treba posebno istaknuti iznimno čvrstu i otpornu drvocementnu ploču Duripanel te sigurnu i učinkovitu gipsanu ploču ojačanu drvenim vlaknima LaDura.

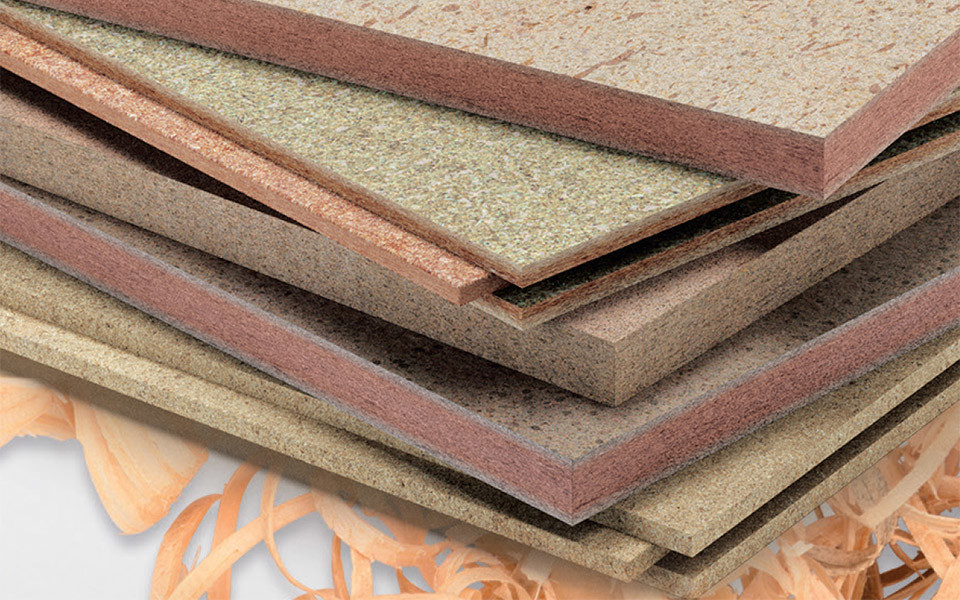

Prikaz debljine i izgleda drvocementne ploče Duripanel

Duripanel: karakteristike drvocementne ploče

Duripanel je cementom vezana iverica prema normi DIN EN 634-2 s CE oznakom prema EN 13986. Drvocementna ploča pogodna je za provedbu mnogobrojnih projekata u vašem ekološkom građevinskom projektu od krova do podruma . Dodatna kemijska zaštita drva nije potrebna u koliko se upotrebljava Duripanel. Drvocementna ploča:

  • otporna je na plijesan,
  • otvorena za difuziju,
  • sigurna protiv glodavaca
  • alkalna, s pH vrijednošću od približno 12, što je štiti od nastanka gljivica
Ikona koja prikazuje plamen i simbolizira otpornost na vatru

Zaštita od požara (klasa gorivosti građevinskog materijala B / A2): Ploča Duripanel dostupna je u klasi gorivosti B i A2 prema normi EN13501-1. Sukladno tome, može se koristiti u svim klasificiranim konstrukcijama. Mnogobrojni ispitani sustavi jamče pouzdanu zaštitu od požara do REI 90, na primjer čak i kod jednoslojnih nosivih vanjskih zidova.

Ikona koja prikazuje ruku i mišić na njoj I simbolizira stabilnost

Stabilnost: Duripanel ima učinak ukrućenja konstrukcije nosivih unutarnjih i vanjskih zidova, kao i međustropne konstrukcije u skladu s EC 5. Duripanel ima visoku gustoću materijala te je otporan na udarce. Visoka površinska tvrdoća omogućuje uporabu kao podne obloge.

Ikona koja prikazuje slušalice I simbolizira zaštitu od buke.

Zvučna zaštita: Zbog velike bruto težine i troslojne strukture Duripanel je pogodan za zaštitu od buke prenošene zrakom i zaštitu od udarne buke. Ispitivanja zvučne izolacije dokazuju da se s Duripanelom ostvaruju odlične zvučno izolacijske karakteristike.

Ikona koja prikazuje špahtlu i simbolizira visok stupanj obradivosti

Obradivost: Drvocementna ploča lako se pili, buši, freza, brusi ili blanja. Sve to uz pomoć standardnih alata i bez prašine opasne za zdravlje. Zbog velike čvrstoće Duripnela preporučuje se primjena alata s karbidnim vrhovima.

Ikona koja prikazuje tri strelice i simbolizira visok stupanj ekološke prihvatljivosti

Ekologija: Drvocementna ploča ekološki je prihvatljiva zahvaljujući uporabi prirodnih sirovina i odsutnosti kemijskih tvari. Bez emisija hlapljivih organskih spojeva (engl. VOC – volatile organic compounds) i s otpornosti na gljivice. Radi uporabe cementa kao veziva ne sadržava sredstva za zaštitu drva, izocijanate, sintetičke smole ni formaldehid. Duripanel ima Izjavu o zaštiti okoliša Instituta Bauen und Umwelt e.V.

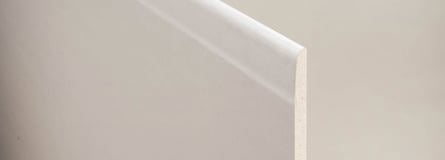

Slika gipsane ploče LaDura ojačane drvenim vlaknima

LaDura: Svojstva gipsane ploče ojačane drvenim vlaknima

Gipsana ploča LaDura udovoljava najstrožim fizičkim i tehničkim zahtjevima u drvnoj gradnji. Teško zapaljiva (klasa građevinskog materijala A2) i može se upotrebljavati u zatvorenom i na otvorenom ako nije direktno izložena vremenskim utjecajima.LaDura također na određenim tržištima dolazi pod nazivom LaPlura, Nida Twarda...gdje se radi o proizvodima istih karakteristika kao i LaDura.

Ikona koja prikazuje plamen i simbolizira otpornost na vatru

Zaštita od požara (klasa gorivosti građevinskog materijala A2): Jednoslojna obloga s gipsanom pločom LaDura debljine 12,5 mm već postiže vatrootpornost REI 30. U dvoslojnoj izvedbi REI 60. Iznimna zaštita od požara nosivih i ojačavajućih dijelova izrađenih od drva postiže se oblaganjem pločom LaDura 2 x 15 mm. Ta učinkovita obloga štiti drvenu konstrukciju od požara tijekom 90 minuta.

Ikona koja prikazuje ruku i mišić na njoj I simbolizira stabilnost

Stabilnost: Gipsana ploča ojačana drvenim vlaknima ima vrlo visoku čvrstoću. Kod drvene gradnje posebno je pogodna za ukrućivanje unutarnjih i vanjskih obloga u razredima uporabe 1 i 2. Ogromna površinska tvrdoća i čvrstoća čine ih pogodnima za čestu primjenu u javnim zgradama i pregradnim protuprovalnim zidovima.

Ikona koja prikazuje slušalice I simbolizira zaštitu od buke.

Zvučna zaštita: Drvena konstrukcija s LaDurom postiže vrlo dobre vrijednosti zvučne izolacije Rw = 42 dB već sa jednim slojem LaDura ploča i debljinom pregrade od 125 mm. Zbog povećane bruto težine i optimalno usklađenog modula elastičnosti (fleksibilnost savijanja) LaDura ima odlična svojstva kad je u pitanju zvučna izolacija.

Ikona koja prikazuje zvijezdu i simbolizira dobar izgled.

Vizualni izgled: Ploča LaDura omogućuje visoku površinsku kvalitetu Q3 i Q4 i stoga je pogodna za najzahtjevnije interijere. Polukružni konusni uzdužni rub (HRAK) omogućuje primjenu traka za spojeve i gladak prijelaz na površini ploče za najviše zahtjeve kvalitete završne obrade.

Ikona koja prikazuje kap vode i simbolizira otpornost na vlagu

Otpornost na vlagu: Osobito otporna na vlagu – LaDura je jedina vrsta gipsanih ploča H1 prema EN 520. Upijanje vlage je ispod 5 %. To je čini idealnom u drvenoj konstrukciji za zidove i stropove u područjima s umjerenom izloženosti vlazi, kao i na vanjskim površinama koje nisu direktno izložene vremenskim utjecajima.

Ikona koja prikazuje špahtlu i simbolizira visok stupanj obradivosti

Obradivost: Gipsane ploče LaDura mogu se unatoč većoj bruto težini obrađivati poput uobičajenih gipsanih ploča. Strojno ili ručno rezanje (urezivanje i lomljenje) omogućuje maksimalnu fleksibilnost bilo u industrijskom pogonu ili na gradilištu.

Karakteristike Duripanel i Ladura ploča

Duripanel LaDura
Toplinska vodljivost W/mK 0,23 0,25
Ponašanje pri gorenju / klasa građevinskog materijala prema EN 13501-1 B-s1, d0 A2-s1, d0 A2-s1, d0
Otpornost na difuziju vodene pare μ (mokro – suho) 40-67 (B1) 64-143 (A2) 4-10 (standardna vrijednost za gipsane ploče)
Trajnost nakon 24 sata izloženost vlazi: :
a) Debljina nakon bubrenja ≤ 1,5% -
b) Uzdužno bubrenje ≤ 0,15% -
c) Apsorpcija vode u masi - ≤ 5%
bruto gustoća oko kg / m³ 1.200 1.050

Želite li više informacija? Preuzmite brošuru:

Duripanel LaDura

Drvocementne ploče: proizvodni program Siniat

Siniat drvocementne i gipsane ploče ojačane drvenim vlaknima dostupne su u različitim debljinama i izvedbama. Koje su potrebne za vaš projekt?

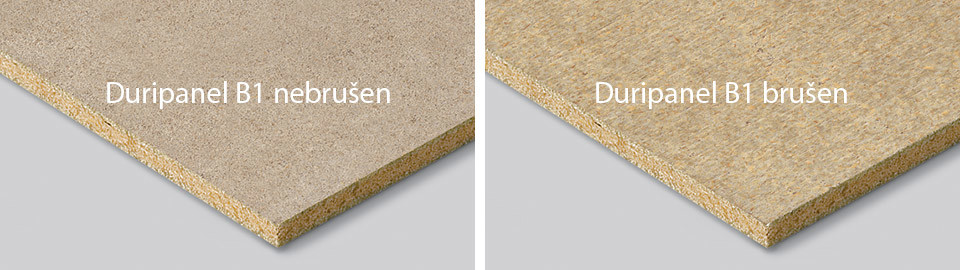

Prikaz debljine i izgleda nebrušene i brušene drvocementne ploče Duripanel B1

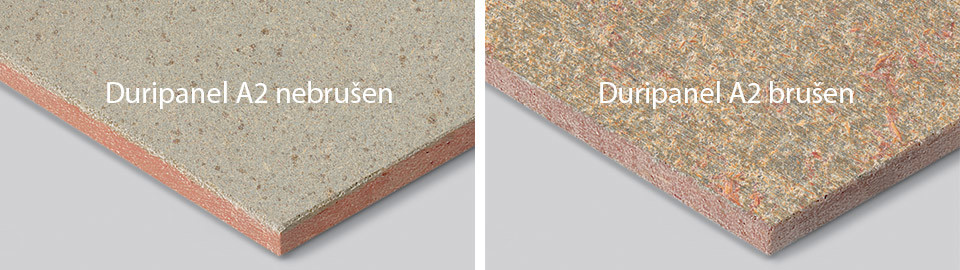

Prikaz debljine i izgleda nebrušene i brušene drvocementne ploče Duripanel A2

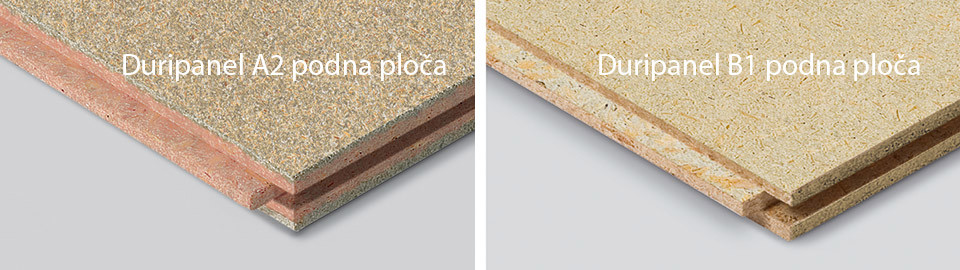

Prikaz debljine i izgleda podne drvocementne ploče Duripanel A2 i B1

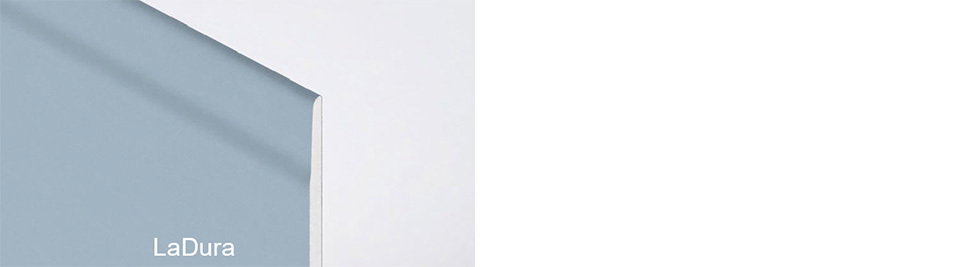

Slika bijele LaDura gipsane ploče ojačane drvenim vlaknima

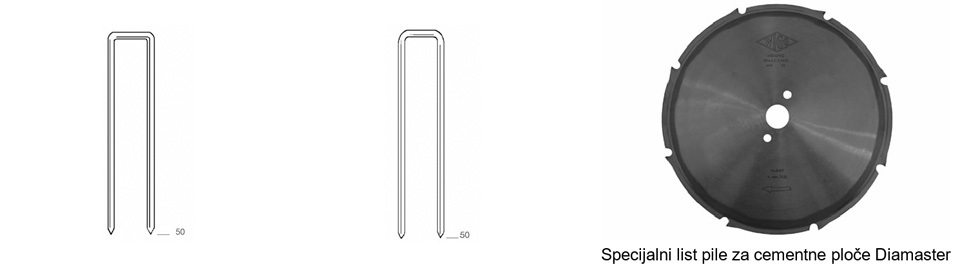

Primjer proizvoda za pričvršćivanje

Duripanel

Drvocementne ploče Duripanel dostupne su u dvije klase gorivosti građevinskog materijala: B i A2. Ploče za zidne i fasadne konstrukcije imaju različite završnu obradu – dostupne su kao brušene i nebrušene. Nebrušene ploče su cementno sive i glatke, a brušene ploče imaju fini žućkasti izgled iverice. Jezgra ploča Duripanel A2 obojena je crvenkasto.

Dimenzije
Duripanel B1 i A2, brušeni ili nebrušeni: 2600 x 1250 mm = 3,25m² / 3100 x 1250 mm = 3,875m²

Podne ploče Duripanel B1 i A2 s perom i utorom: 1250 x 625 mm = korisna površina 0,78 m²

Drvene ploče dostupne su u sljedećim kategorijama debljine / težine

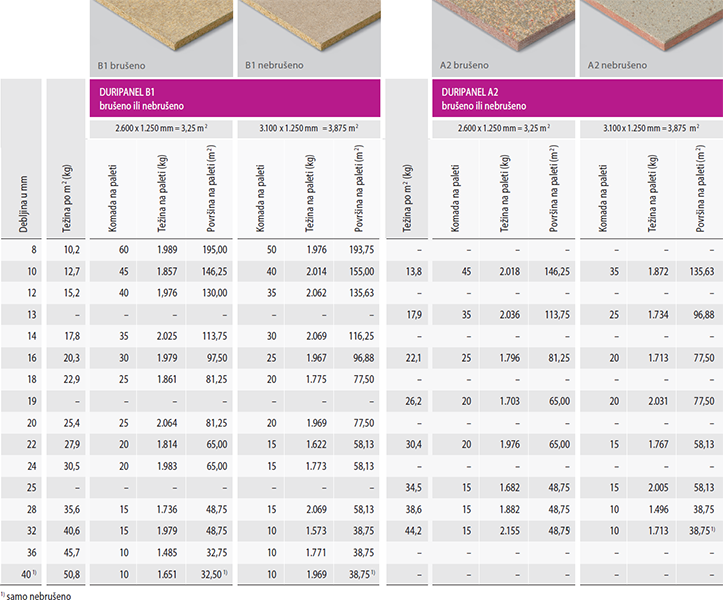

Tablica sa dostupnim kategorijama debljine / težine brušenih i nebrušenih drvenih ploča Duripanel

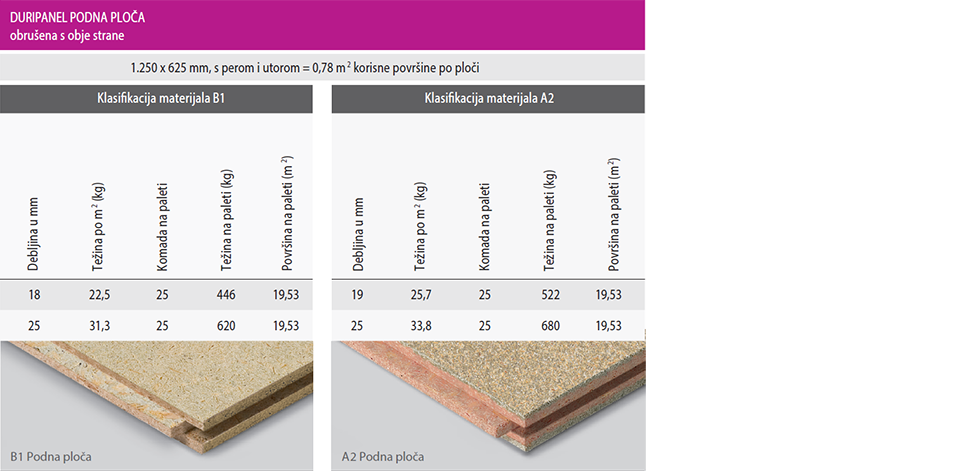

Tablica sa dostupnim kategorijama debljine / težine podnih ploča Duripanel A2 i B1

Pribor Duripanel

Primjer proizvoda za pričvršćivanje

LaDura

Gipsana ploča ojačana drvenim vlaknima LaDura dostupna je u dvije debljine i u različitim veličinama. Ima oblik ruba HRAK.

Formati Debljina 12,5 mm Debljina 15 mm
Širina mm 1250 / 1200 1250 / 1200
Dužina mm 2000 / 2600 / 3000 2000 / 2600 / 3000
Površina / ploče m2 2,50 / 3,12 / 3,75 2,50 / 3,12 / 3,75
Oblik ruba HRAK HRAK

Karakteristične vrijednosti Debljina 12,5 mm Debljina 15 mm
Toplinska vodljivost W/mK 0,25 0,25
Otpor difuzije vodene pare µ 10 10
Apsorpcija vode u mas. % ≤5 ≤5
Gruba gustoća ≤ kg/m3 1050 1050
Težina cca. kg/m3 12,8 15,8
E-Modul N/mm2 >3500 >3500
Težina / ploča kg (približno) 32 / 44 / 48 39 / 54 / 59

Zid, strop i pod: ekološka drvena konstrukcija uz primjenu LaDura i Duripanel ploča

Koje projekte želite realizirati? LaDura i Duripanel pogodni su za sljedeća područja primjene u gradnji drvom i drvenim konstrukcijama:

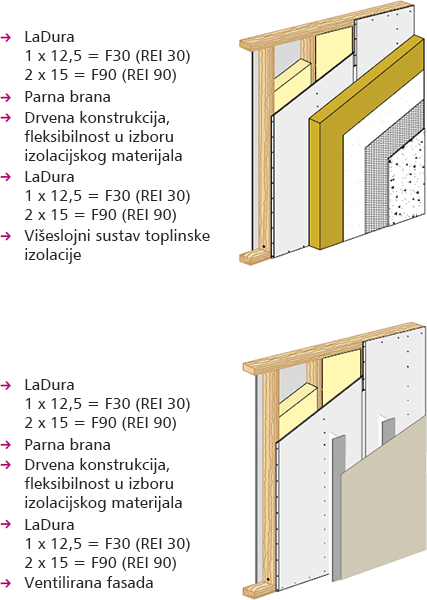

Šema višeslojnog sustava toplinske izolacije koji uključuje gipsane ploče LaDura i šema sustava ventilirane fasade sa gipsanim pločama LaDura

Nosivi, unutarnji i vanjski zidovi s LaDurom

Jednoslojna obloga s gipsanom pločom LaDura debljine 12,5 mm postiže vatrootpornost REI 30 za nosivi zid. Uporaba izolacijskog materijala je fleksibilna. Mogući su i izolacijski materijali klase gorivosti B.

Dvoslojnom oblogom s gipsanim pločama LaDura debljine 2 x 15 mm možete postići vatrootpornost REI 90 za nosivi zid. I ovdje je uporaba izolacijskog materijala fleksibilna pa je moguća izolacija klase gorivosti B.

LaDura je označena kao tip E prema EN 520. Ploče LaDura možete upotrebljavati kao vanjsku oblogu ispod kompozitnog sustava toplinske izolacije ili podloga ventilirane fasade.

Iznimno visoka zaštita od požara nosivih i nenosivih elemenata objekta izrađenih od drva postiže se oblaganjem gipsanom pločom LaDura od 2 x 15 mm. Ova učinkovita obloga štiti drvene konstrukcije od požara tijekom 90 minuta. Isključeno je zapaljenje i pougljenjivanje.

Sa ovim testiranim rješenjima mogu se izvesti unutarnji / vanjski zidovi i fasade višekatnica izrađenih od drva.

Primjer grafike za K260

Šema zidnog sustava izrađenog od drvenih ploča.

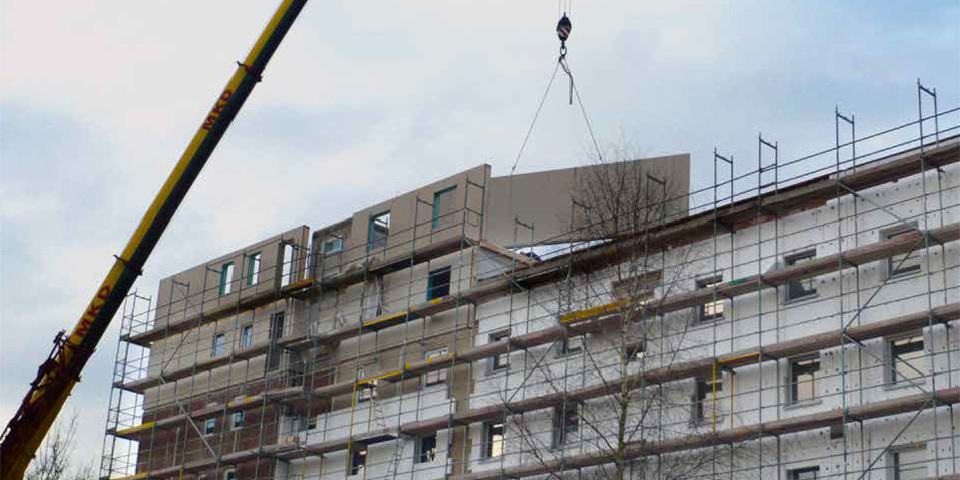

Slika gradilišta na kojem se ploče LaPlura i Duripanel nadograđuju na postojeću konstrukciju

Dogradnja pločama LaPlura i Duripanel
Zbog urbanih zahtjeva za što višom gradnjom i iskorištenosti parcele postoji laka mogućnost dogradnje na postojeće konstrukcije. Lagana konstrukcija udovoljava svim zahtjevima zaštite od požara.

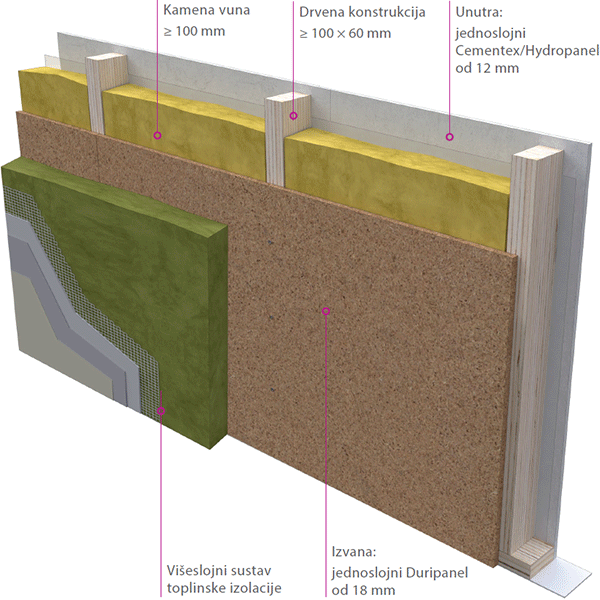

Slika nosivog vanjskog zida vatrootpornosti REI 90 sa drvocementnim pločama Duripanel

Nosivi vanjski zidovi zaštite od požara REI 90 s Duripanelom
Zid vatrootpornosti REI 90 može se izvesti jednoslojnom oblogom s pločom Duripanel B1 od 18 mm izvana i jednoslojnom oblogom pločom Hydropanel / Cementex od 12 mm iznutra. Za izolaciju između nosivih drvenih stupova stavite kamenu vunu minimalne debljine 100 mm i minimalne bruto težine 38 kg/m³. Vanjska toplinska izolacija izvodi se višeslojnim sustavom toplinske izolacije ili kao ventilirana fasada.

Informacije i prijedlozi mogu se pronaći u brošuri o proizvodu Duripanel.

Brošura o proizvodu Duripanel

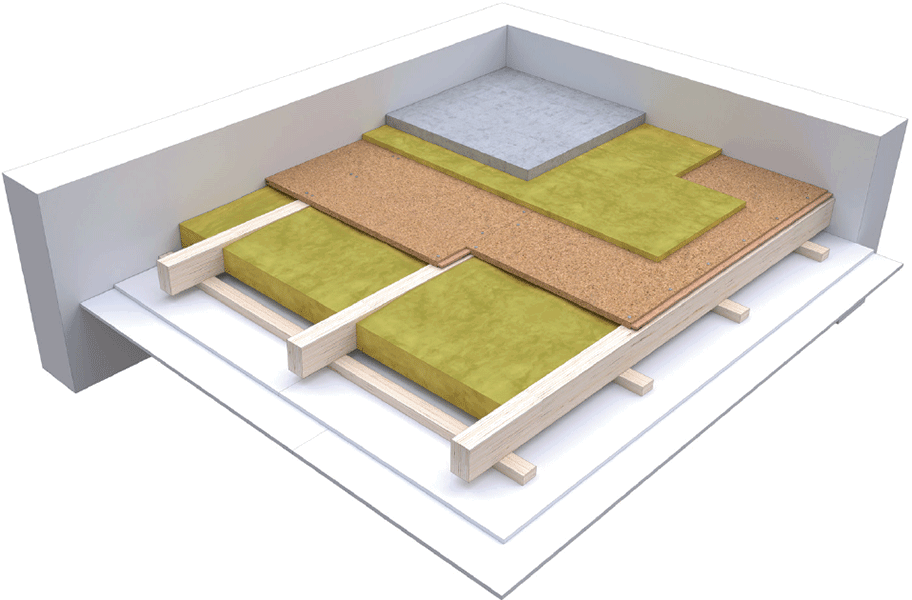

Slika vatrootporne međustropne drvene konstrukcije napravljene pomoću drvocementne ploče Duripanel

Vatrootporne međustropne drvene konstrukcije s Duripanelom
Međustropne konstrukcije vatrootpornosti REI 30 -120 mogu se izvesti pomoću Duripanela. Ovisno o željenoj vatrootpornosti, odaberite gornju oblogu izvedenu s Duripanelom od 18 ili 20 mm. Donja obloga izvodi se u nekoliko slojeva od Siniat vatrootpornih ploča Nida Flam koje su pričvršćuju na drvene letve ili metalnu potkonstrukciju.

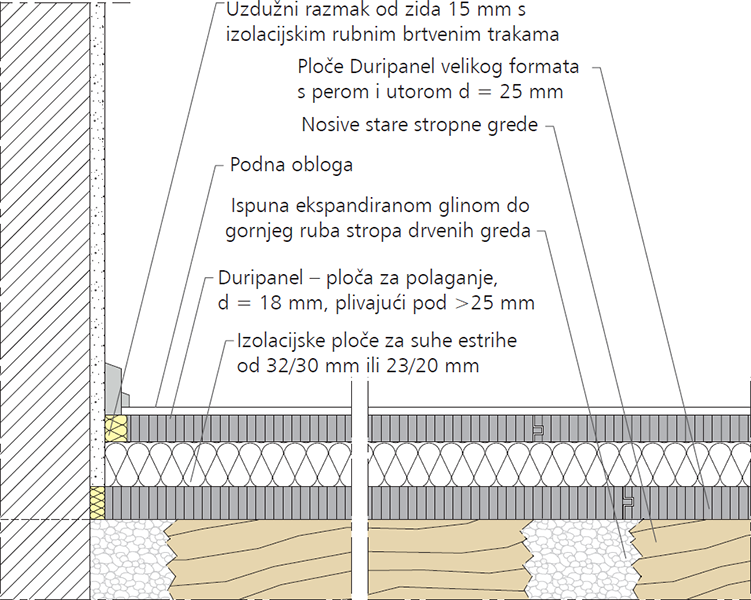

Prikaz podne konstrukcije sa drvocementnim pločama Duripanel

Podne konstrukcije s pločama Duripanel
Suha izvedna poda s Duripanel –pločama izvrsnih je svojstava kao i izolacije od udarnog zvuka. Sustav pero i utor omogućuje brzu i kvalitetnu ugradnju. Ploče Duripanel omogućuju visoku razinu zvučne izolacije i izvrsnu zaštitu od požara. Dostupne su kao građevinski materijal klase gorivosti B (teško zapaljiv) ili A2 (negoriv).

Pogodne su npr. za obnovu starih zgrada gdje se novi pod mora položiti na stare drvene podne daske, ispunjavajući pritom suvremene zahtjeve za zaštitu od požara i buke. Ploče Duripanel za polaganje postavljaju se kao plivajući pod na podlogu izrađenu od izolacijskih ploča od mineralnih vlakana. Na kraju se može postaviti gornji sloj završne obloge poda.

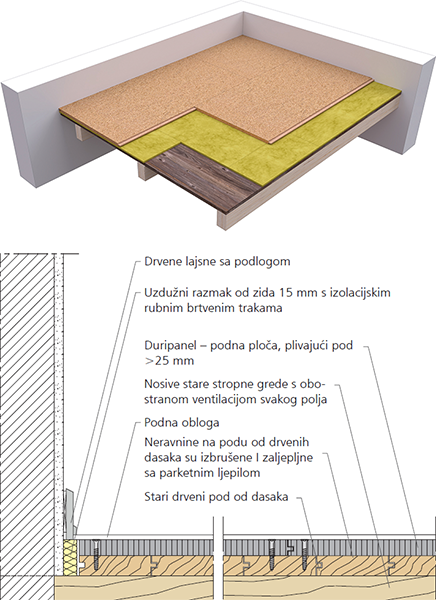

Podna obloga od starih drvenih dasaka s Duripanel podnim pločama

Prikaz podne konstrukcije sa drvocementnim pločama Duripanel

Duripanel podovi mogu se postaviti i izravno na nosive drvene grede stropne/podne konstrukcije. Ploče Duripanel velikog formata upotrebljavaju se u donjem sloju. Izolacijske ploče od suhog estriha upotrebljavaju se kao međusloj a zatim se plivajuće postavlja daljnji sloj ploča Duripanel. Na to se može postaviti plivajući pod odnosno suhi estrih.

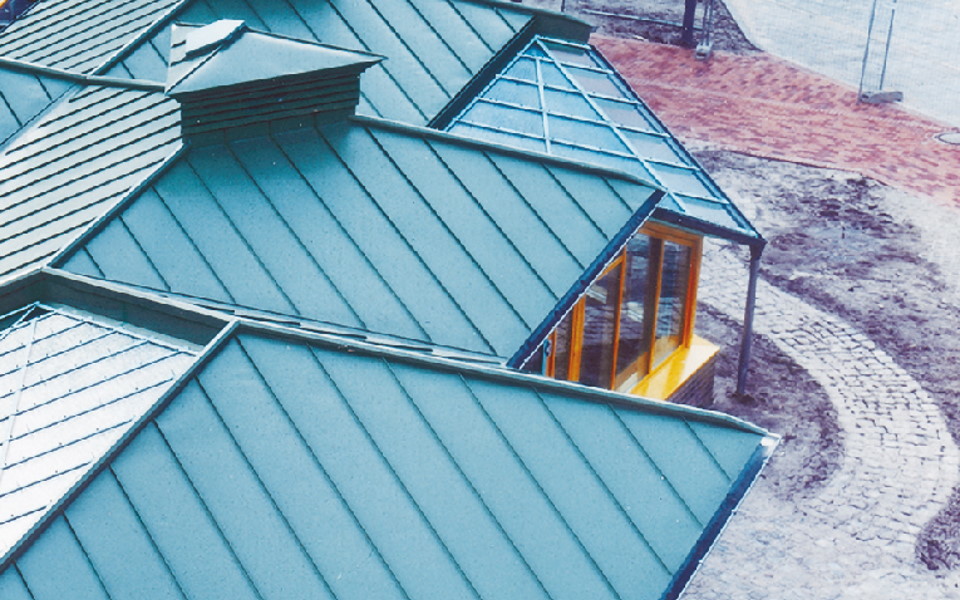

Slika modernog krova zasnovanog na drvenoj krovnoj konstrukciji s Duripanelom

Drvene krovne konstrukcije s Duripanelom
Drvocementna ploča Duripanel pogodna je za sigurnu izgradnju krovova. Duripanel ne samo da ima izvrsna svojstva zaštite od požara nego ga odlikuju i zaštita od plijesni i velika otpornost na vlagu.

Primjenjuje se kao potkonstrukcija za limene krovove ili kao nosiva podloga za ravne krovove na drvenoj nosivoj konstrukciji. Nezapaljive (A2) ili teško zapaljive (B) ploče Duripanel mogu se u takvim slučajevima upotrebljavati kao oplata koja ne pridonosi požarnom opterećenju. Duripanel se upotrebljava i u dvojnim kućama ili kućama u nizu kako bi se spriječilo preskok požara s krovova na pozicijama vatrogasnih zidova.

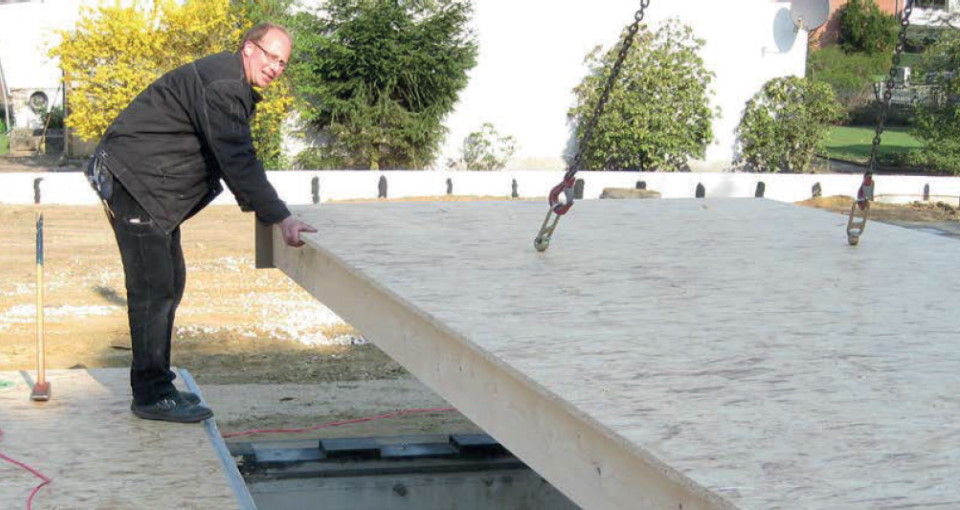

Slika čovjeka koji podiže podnu oblogu napravljenu pomoću ploča Duripanel

Konstrukcija oplate s Duripanelom
Može se postaviti kao podna obloga zbog niske razine bubrenja.

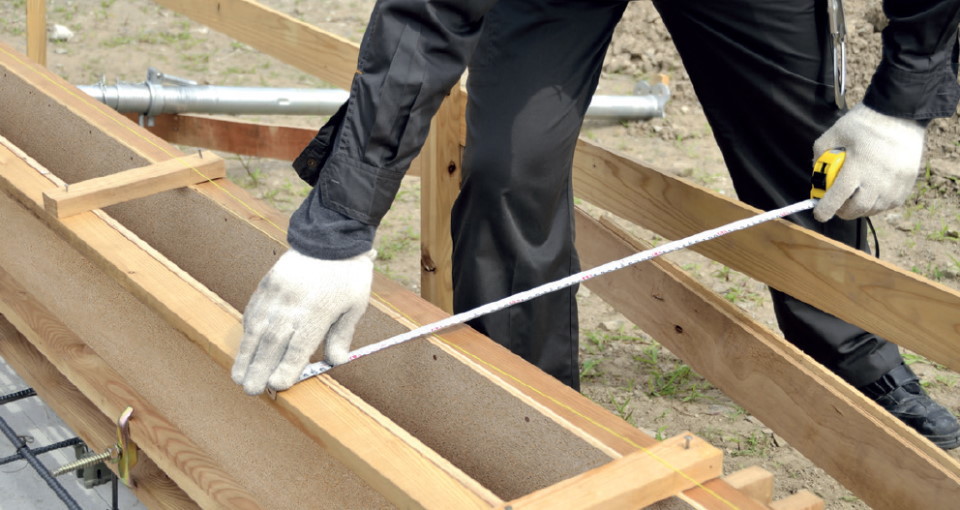

Slika na kojoj muškarac u sivoj odori pomoću običnog metra mjeri širinu zida

Duripanel je pogodan za izradu izgubljene oplate. Zadržava konstruktivnost i u slučaju direktnog izlaganja vodi. Debljina bubrenja kod izravnog izlaganja vodi tijekom 24 sata manja je od 2 %.

Slika nogometne lopte na sivoj površini aut linije.

Površine otporne na udar lopte, npr. u sportskim dvoranama s Duripanelom
S Duripanelom iznimno čvrstom i otpornom drvocementnom pločom zajamčena je sigurnost na udarce loptom.

Više znanja za preuzimanje

Daljnje dokumente preuzmite ovdje.

Duripanel LaDura

Pregled svih odgovarajućih proizvoda

Prikaz debljine i izgleda nebrušene i brušene drvocementne ploče Duripanel B1
Prikaz debljine i izgleda nebrušene i brušene drvocementne ploče Duripanel A2
Prikaz debljine i izgleda podne drvocementne ploče Duripanel A2 i B1
Slika bijele LaDura gipsane ploče ojačane drvenim vlaknima
Primjer proizvoda za pričvršćivanje

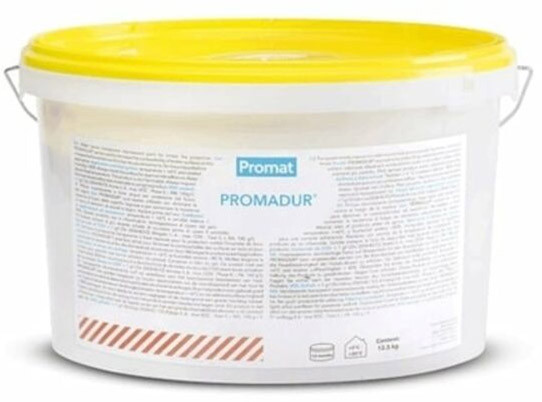

Slika PROMADUR intumescentnog premaza za drvene konstrukcije

Protupožarni premaz za drvene konstrukcije: Promat Promadur

PROMADUR je protupožarni premaz za drvene konstrukcije na bazi vode bez otapala. Ovaj transparentni premaz je zadnja generacija reaktivnih boja otpornih na požar, za drvo i konstruktivne drvene elemente. Zahvaljujući velikoj prozirnosti, površina drvenih materijala ostaje vidljiva, zadržavajući estetiku prirodnog drveta. PROMADUR je ekološki proizvod, zbog izrazito maloga udjela hlapivih organskih spojeva te zato što ne sadrži formaldehid.

Uporaba Otpornost na požar nosivih drvenih elemenata (stupova, greda, podova i zidova) se može povećati uporabom PROMADUR-a. Otpornost na požar zaštićenih elemenata ovisi o presjeku, obliku, različitim tipovima drvene građe (puno drvo, piljena drvna sirovina, obrađena drvena građa, ljepljeno lamelirano drvo ili konstruktivni proizvodi na bazi drveta, drvene ploče spojene pomoću ljepila ili mehaničkim priborom) i količini nanesenog zaštitnog sloja. Ovisno o gore navedenim faktorima, PROMADUR poboljšava klasifikaciju otpornosti na požar drvenih elemenata, sve do izrazito visokih klasa otpornosti na požar (R 120 ili više).

PROMADUR se također može koristiti za smanjenje gorivosti drvenih površina. Drvena građa zaštićena sa 300 g/m2 PROMADUR-a je klasificirana do B-s1, d0 u skladu sa EN 13501-1, što je najbolje moguće požarno svojstvo gorivih materijala. ≤ 100 g/m2 PROMADUR Top Coat završnog premaza ne mijenja klasu gorivosti. Drvene konstrukcije premazane s ≤ 150 g/m2 generičkim poliuretanskim završnim slojem i ≥ 470 g/m2 PROMADUR premaza ima klasu gorivosti C-s1, d0.

PROMADUR se može primijeniti u širokom rasponu zgrada, poput hotela, restorana, škola, javnih objekata, muzeja, knjižnica, ureda i privatnih kuća.
