PROTUPROVALNI ZIDOVI RESISTEX - NAŠA INOVACIJA, VAŠA SIGURNOST

Protuprovalni zidovi sve češće su specificirani u različitim projektima. Ovakvi zidovi imaju protuprovalnu otpornost ali i druge karakteristike kao što su zvučna izolacija, otpornost na vatru i vlagu.

Protuprovalnu učinkovitost zida definira europska norma (EN1627), a u nekim slučajevima dopunjena je lokalnim tehničkim propisima.

Siniat je razvio Resistex ploču kako bi zadovoljio zahtjeve za protuprovalna svojstva zidova vodeći računa o jednostavnoj instalaciji. Resistex je prikladan za višestambene projekte (zidovi između stanova ili između stanova i hodnika) te za obiteljske kuće. Ovakve ploče su također prikladne za nestambene projekte: banke, škole bolnice, policijske postaje, trgovine, skladišta vrijedne robe ili arhive s povjerljivim dokumentima.

JEDNA OD GLAVNIH PREDNOSTI RESISTEXA JE MOGUĆNOST IZVOĐENJA PROTUPROVALNIH ZIDOVA (KLASE OTPORNOSTI RC2 I RC3) BEZ SLOJA ČELIČNOG LIMA ILI SPECIFIČNOG PRIBORA.

ŠTO JE PROTUPROVALNA OTPORNOST (ZIDOVA)?

Slika brončanog, srebrnog, i zlatnog znaka sukladnosti sa europskom normom EN 1627.

ŠTO JE PROTUPROVALNA OTPORNOST (ZIDOVA)?

Protuprovalna karakteristika je svojstvo zadanog zida da se odupre ljudskom napadu izvedenom specifičnim alatima tijekom određenog vremenskog razdoblja.

Norma EN1627 definira zahtjeve i klasifikaciju protuprovalnosti za različite građevinske elemente kao što su vrata, prozori i pregrade. Ova norma definira različite klase otpornosti. Klase otpornosti do RC3 odnose se na provalne napade s primjenom jednostavnih alata u kratkom vremenu bez stvaranja buke.

Siniat protuprovalni zidovi su dizajnirani tako da omoguće razinu otpornosti prema EN1627 uz jednostavnu instalaciju. Resistex omogućuje izvođenje zidova bez ugradnje sloja čeličnog lima za otpornost klase RC2 i RC3. U većini slučajeva za protuprovalne zidove potrebni su dodatni slojevi čeličnog lima ili specifične metalne komponente koje traže složenu i dugotrajnu instalaciju.

EUROPSKA REGULATIVA EN1627 SIMULIRA STVARNE LJUDSKE NAPADE I REFERENCA JE ZA PROTUPROVALNA RJEŠENJA.

Preuzmite Resistex brošuru >> Preuzmite Resistex brošuru >>



KAKVA JE PROTUPROVALNA OTPORNOST ZIDOVA I KAKVI SU PROCESI ISPITIVANJA?

Siniat je razvio Resistex protuprovalnu ploču visoke gustoće s posebnom jezgrom. Ova gipskartonska ploča je klasificirana kao tip DFH2IR prema HRN EN 520 i zadovoljava visoke karakteristike i jednostavnu instalaciju. U većini slučajeva za protuprovalne zidove potrebni su dodatni slojevi čeličnog lima ili specifične metalne komponente koje traže složenu i dugotrajnu instalaciju. Također se može koristiti za izvođenje dimnih barijera(zavjesa) prema klasama DH i DHA.

Klasa izvedbe pregrade koja se temelji na otpornosti pokušaja prisilnog pristupa zaštićenoj prostoriji ili području,uz korištenje fizičke sile i određenih alata. Europska regulativa EN1627 definira detaljnije zahtjeve za sve klase otpornosti na provalu. Siniat je razvio specifična rješenja za klase: RC2, RC3 i RC4.

Tablica 1: RC 2 ÷ RC 4 klasifikacija prema skupu alata
Klasa otpornosti (RC) Set alata (pogledati EN 1630:2011, Poglavlje 7)
RC2 A2 (set osnovnih alata)
RC3 A3 (set teških alata)
RC4 A4 (električni alati)
Preuzmite Resistex brošuru >> Preuzmite Resistex brošuru >>



RESISTEX – NOVA, INOVATIVNA, PROTUPROVALNA GIPSKARTONSKA PLOČA

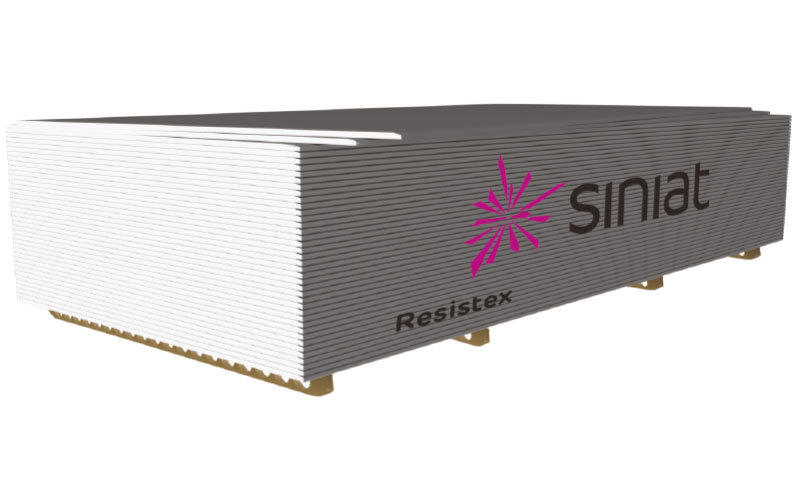

Slika palete Resistex protuprovalnih ploča. Dvije na vrhu nisu sasvim poravnane sa ostalima. Sa strane se vidi natpis Siniat.

RESISTEX – NOVA, INOVATIVNA, PROTUPROVALNA GIPSKARTONSKA PLOČA

Resistex je inovativna gipskartonska ploča s posebno formuliranom jezgrom i s ukošenim rubovima. Europska norma EN520 klasificira ju kao tip DFH2IR što definira vrhunske tehničke karakteristike i omogućuje izvođenje protuprovalnih zidova (klase otpornosti RC2 i RC3) bez ugradnje sloja čeličnog lima. Uz vrhunske protuprovalne karakteristike, Resistex ima visoku razinu zvučne izolacije, otpornost na požar i vlagu.

Jednostavna instalacija jedna je od ključnih prednosti:

  • ploče se mogu lako rezati;
  • ploče se mogu ugraditi standardnim vijcima;
  • električne kutije ne trebaju dodatnu čeličnu oblogu.

Ove prednosti značajno smanjuju vrijeme izvođenja i racionaliziraju troškove.

Preuzmite tehnički list ploče Resistex Preuzmite tehnički list ploče Resistex
Preuzmite Resistex brošuru >> Preuzmite Resistex brošuru >>


KOJE SU KARAKTERISTIKE RESISTEX PROTUPROVALNIH PLOČA?

Negorivost

Slika pet neizgorenih i jedne potpuno izgorjele šibice. U prednjem planu natpis A2s1,d0 na ljubičastoj pozadini.

Negorivost

Klasa reakcije na vatru ukazuje da je Resistex nezapaljiv i ne širi vatru. To je komplementarna sigurnost za sva građevinska područja.

Kontrolirana gustoća jezgre

Slika proizvodnog procesa tijekom kojeg se kontrolira gustoća jezgre protuprovalne ploče i osigurava minimalno 800kg/m3.

Kontrolirana gustoća jezgre

Gustoća ploče se kontrolira tijekom proizvodnje i osigurava minimalno 800 kg/m3.

Otpornost na visoke temperature

Slika zadimljenog stubišta sa zatvorenim prozorom u gornjem desnom kutu, i slovom F na ljubičastoj pozadini u prednjem planu.

Otpornost na visoke temperature

Resistex jezgra je formulirana tako da je otporna na visoke temperature. Pruža visoku otpornost protuprovalnih zidova i doprinosi sigurnosti korisnika.

Smanjena apsorpcija vode

Slika uredne kupaonice u pozadini i ljubičastog trapeza sa oznakom površinskog upijanja vode "H2" u prvome planu.

Smanjena apsorpcija vode

Ploča ima oznaku H2 što znači da je površinsko upijanje vode ≤ 220 g/m² i ukupno upijanje vode ne prelazi 10%. Ovi parametri omogućuj primjenu u prostorijama s relativnom vlagom zraka do 85% ne više od 10 sati dnevno, kao što su kupaonice i kuhinje.

Povećana površinska tvrdoća

Slika ovećeg trgovačkog centra u pozadini i ljubičastog trapeza sa slovom "I" i ikonom čekića u prvome planu.

Povećana površinska tvrdoća

Pojačana čvrstoća površine ploče na udarce i mehanička oštećenja.

Poboljšana čvrstoća

Slika aviona i teretnog vozila koje ukrcava teret u pozadini, te ljubičastog trapeza sa slovom "R" i ikonom utega u prvome planu.

Poboljšana čvrstoća

Resistex ima poboljšanu otpornost na savijanje u uzdužnom i poprečnom smjeru. Omogućuje primjenu na mjestima gdje je potrebna veća čvrstoća i trajnost.



Preuzmite Resistex brošuru >> Preuzmite Resistex brošuru >>



SINIAT TEHNOLOGIJA ZA PROTUPROVALNE ZIDOVE - PROTUPROVALNI SUSTAVI

Protuprovalni sustav RC4

3D prikaz strukture protuprovalnog NIDA sustava sa protupožarnom otpornošću EI120 i protuprovalnom otpornošću RC4.

Protuprovalni sustav RC4

  1. Jednostruka ili dvostruka potkonstrukcija - Potkonstrukcija od dvostrukih (leđa-leđa) NIDA metal CW75 profilazrada dvostrukih Nida C75 ili Nida C100 profila.
  2. NIDA Flam vatrootporne gipskartonske ploče - Gipskartonske ploče, tip DF, prema EN 520, ojačane sa staklenim vlaknima i otporne na visoke temperature.
  3. Obloga od pocinčanog lima - Pocinčani lim minimalne debljine 0,5 mm s obje strane. Direktna primjena na potkonstrukciju ili između dvije ploče.
  4. LaDura gipsvlaknaste ploče ojačane drvenim vlaknima - Ploče velike gustoće - 1025 kg/m3. Visoka otpornost na udar.

Protuprovalni sustav RC3

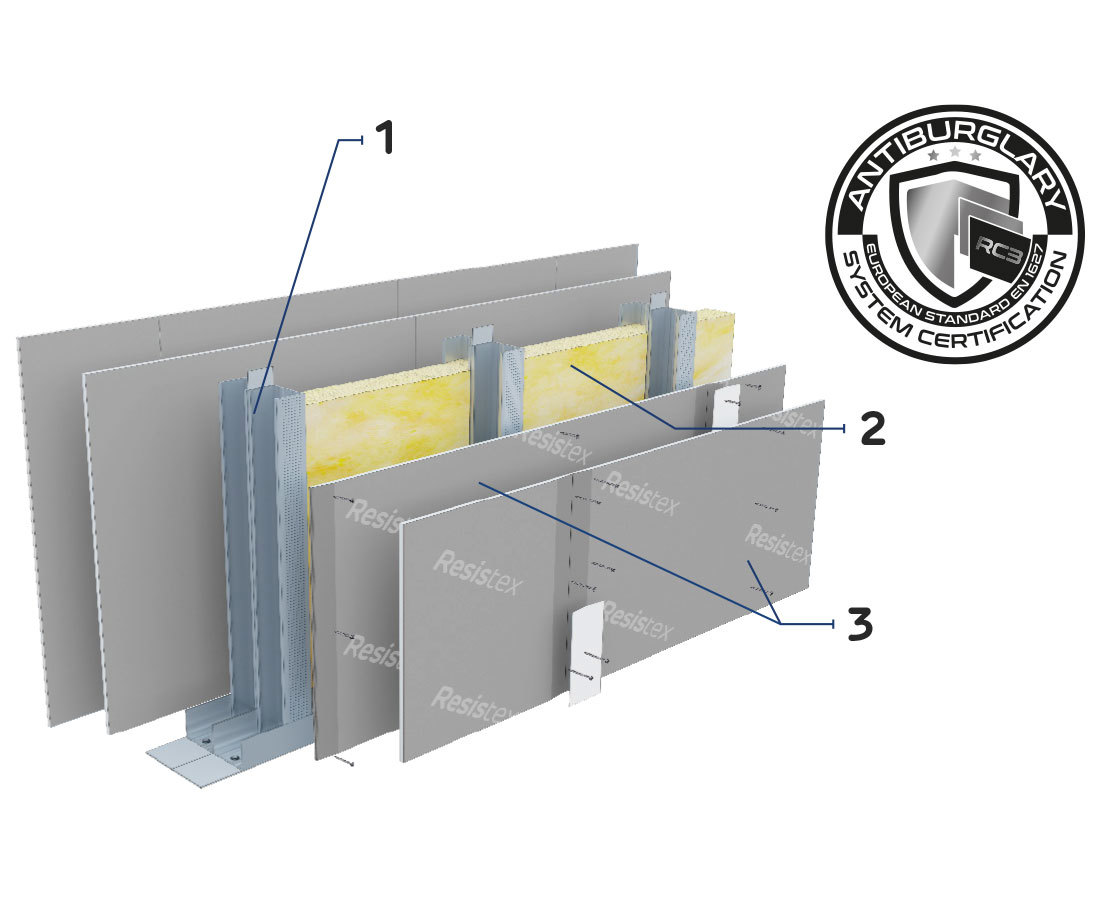

3D prikaz strukture protuprovalnog Resistex sustava sa protupožarnom otpornošću EI180 i protuprovalnom otpornošću RC3.

Protuprovalni sustav RC3

  1. Jednostruka ili dvostruka potkonstrukcija - Potkonstrukcija od jednostrukih ili dvostrukih (leđa-leđa) NIDA metal CW50, CW75 ili CW100 profila
  2. Izolacijski materijal - Mineralna vuna sa staklenim ili kamenim vlaknima. Vrsta ovisi o zahtjevima akustične izoliranosti i protupožarne otpornosti.
  3. Specijalne Resistex ploče - Inovativne ploče na bazi gipsa vrhunskih tehničkih karakteristika, specijalno razvijene za protuprovalne sustave.

Protuprovalni sustav RC2 (1)

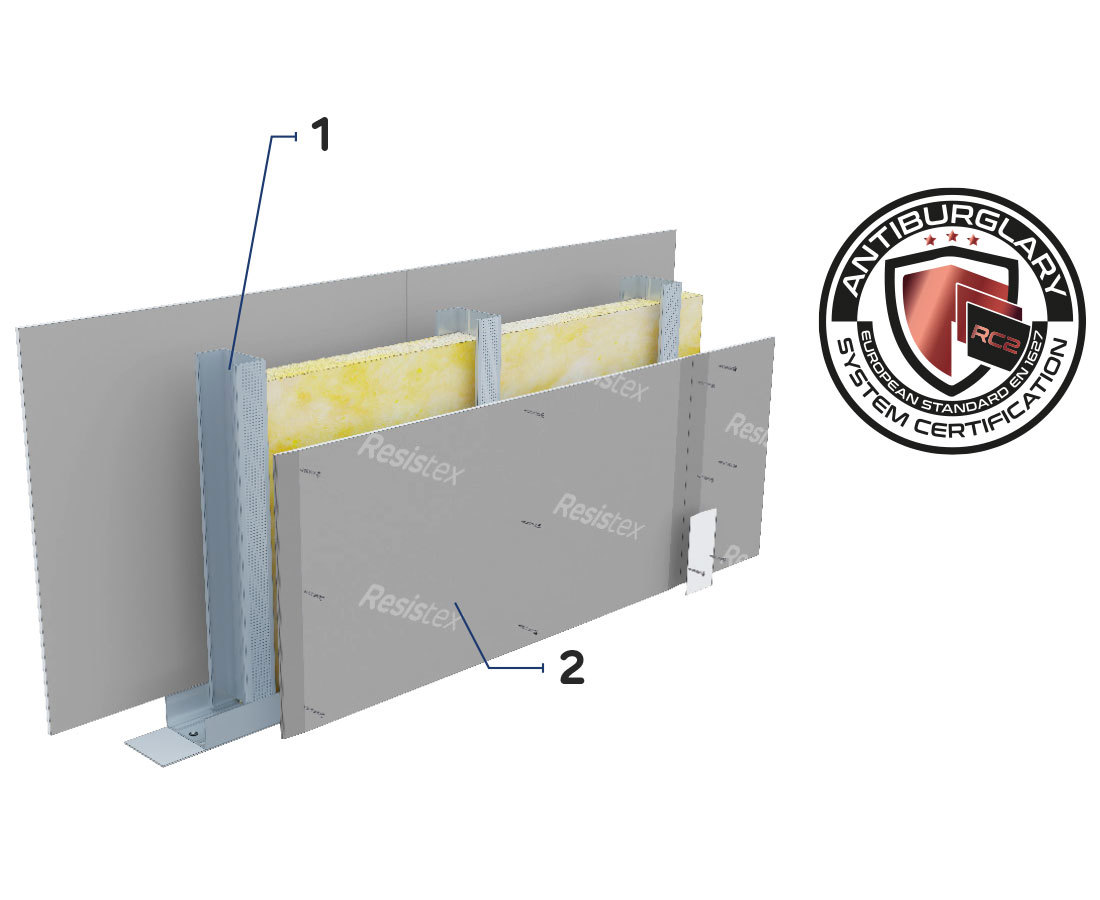

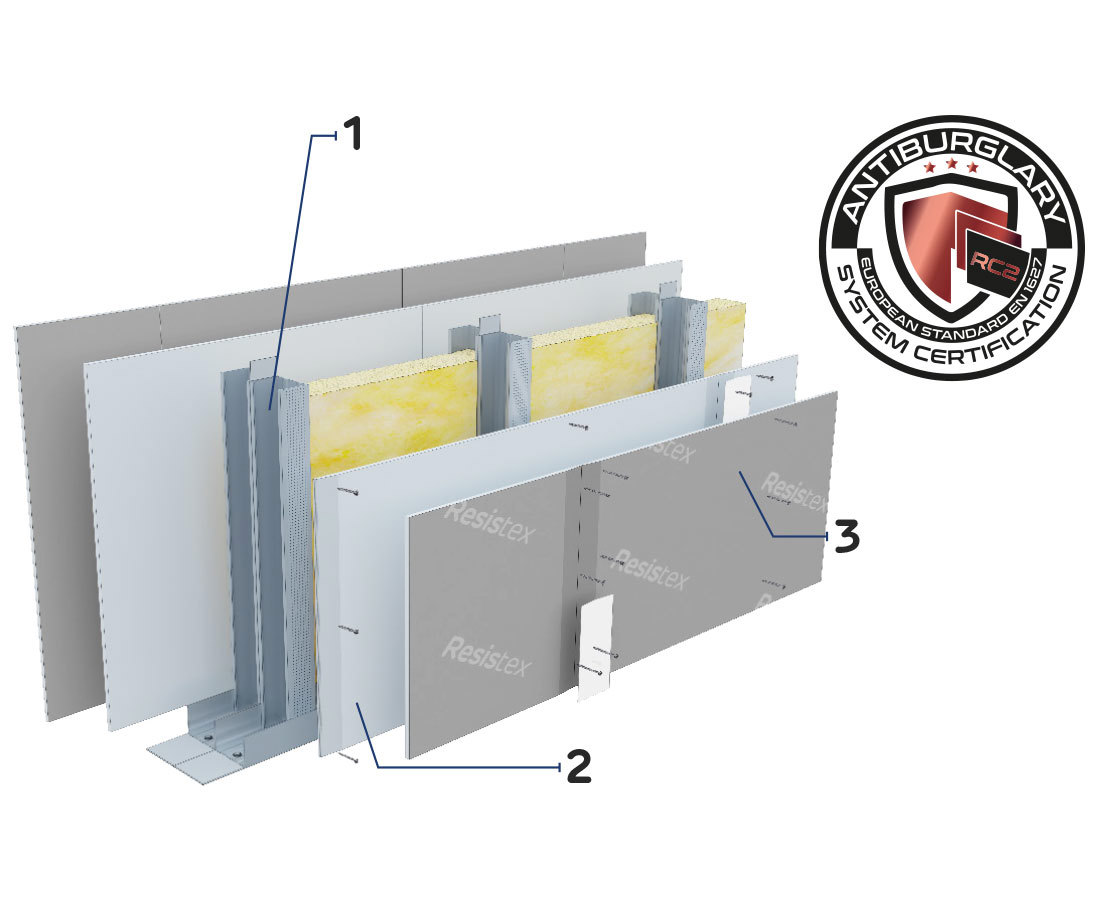

3D prikaz strukture protuprovalnog Resistex sustava sa protupožarnom otpornošću EI160 i protuprovalnom otpornošću RC2.

Protuprovalni sustav RC2 (1)

  1. Jednostruka ili dvostruka potkonstrukcija - Potkonstrukcija od jednostrukih ili dvostrukih (leđa-leđa) NIDA metal CW50, CW75 ili CW100 profila.
  2. Specijalne Resistex ploče - Inovativne ploče na bazi gipsa vrhunskih tehničkih karakteristika, specijalno razvijene za protuprovalne sustave.

Protuprovalni sustav RC2 (2)

3D prikaz strukture još jednog protupožarnog i protuprovalnog Resistex sustava sa protuprovalnom otpornošću RC2.

Protuprovalni sustav RC2 (2)

  1. Jednostruka ili dvostruka potkonstrukcija - Potkonstrukcija od jednostrukih ili dvostrukih (leđa-leđa) NIDA metal CW50, CW75 ili CW100 profila.
  2. NIDA gipskartonske ploče - NIDA Acustic, ili vatrootporne NIDA Flam postavljene kao unutrašnji sloj. Primjena odgovarajućeg tipa ploče ovisno o protupožarnim zahtjevima sustava.
  3. Specijalne Resistex ploče - Inovativne ploče na bazi gipsa vrhunskih tehničkih karakteristika, specijalno razvijene za protuprovalne sustave.



Preuzmite Resistex brošuru >> Preuzmite Resistex brošuru >>





PODRUČJA PRIMJENE PROTUPROVALNIH ZIDOVA SINIAT

Protuprovalni zidovi specificirani su u nekoliko stambenih projekata. Radi se o zidovima između stanova te između stanova i hodnika.

U nestambenom sektoru, protuprovalni zidovi često se izvode u prostorijama za pohranu vrijedne robe i povjerljive dokumentacije ili u podatkovnim centrima radi sprječavanja kibernetičkog kriminala.

Stambene zgrade

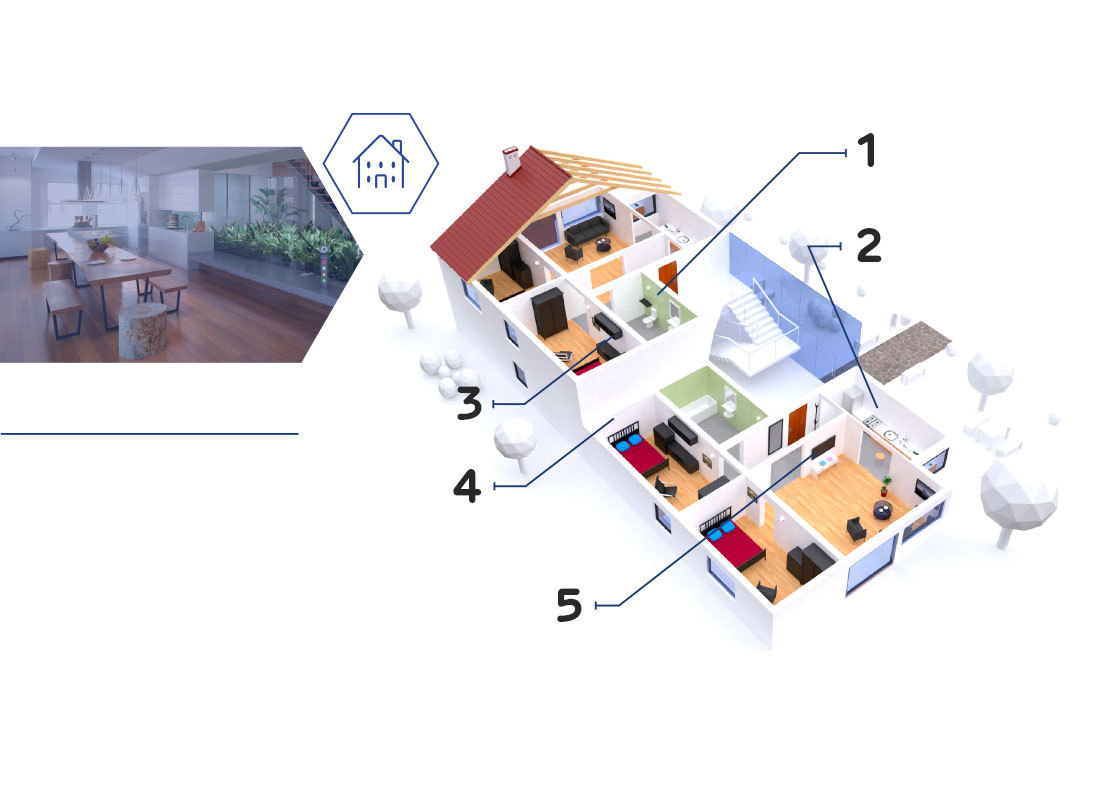

3D pogled na stambenu zgradu sa pregledom dijelova u kojima se mogu primjeniti Resistex protuprovalni zidovi i sustavi.

Stambene zgrade

Obiteljske i višeobiteljske kuće

  1. Zidovi u vlažnim prostorijama koji se oblažu keramikom ili kamenom
  2. Zidovi na kojima se vješaju kuhinjski ormarići
  3. Zidovi za postavljanje televizora
  4. Zvučnoizolacijski zidovi između stambenih jedinica
  5. Zidovi za postavljanje polica

Javne zgrade

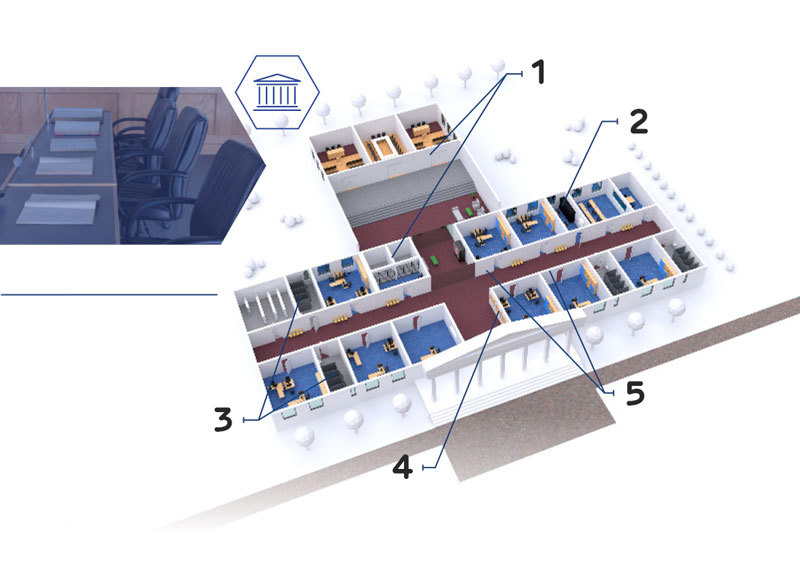

3D pogled na javnu zgradu sa pregledom dijelova u kojima se mogu primjeniti Resistex protuprovalni zidovi i sustavi.

Javne zgrade

Banke, muzeji, poštanski uredi, sudovi, policijske postaje itd.

  1. Pregrade koje odvajaju više sigurnosnih područja
  2. Server sobe za visokovrijednu opremu i podatke
  3. Sanitarno - pričvršćivanje tereta na kabine i pregrade između pisoara
  4. Zidovi za ugradnju oglasne ploče
  5. Hodnici i komunikacije

Škole i ustanove visokog obrazovanja

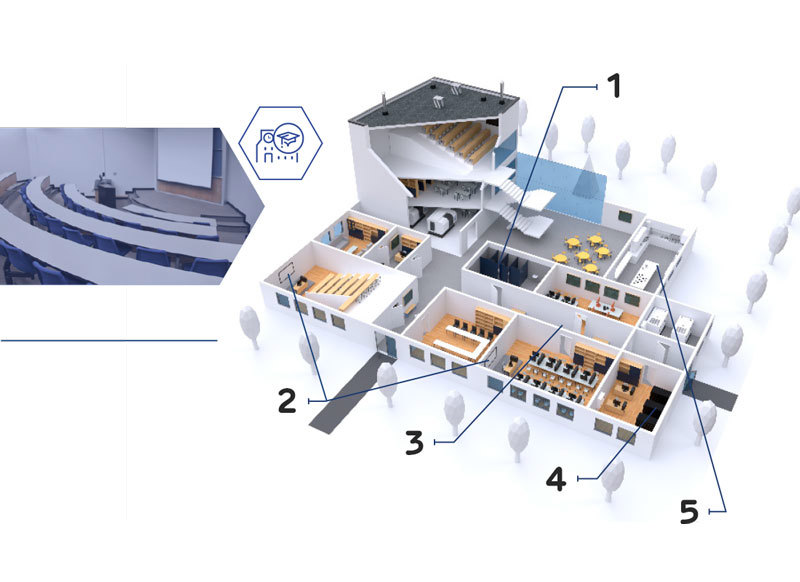

3D pogled na školsku zgradu sa pregledom dijelova u kojima se mogu primjeniti Resistex protuprovalni zidovi i sustavi.

Škole i ustanove visokog obrazovanja

  1. Ugradnja sanitarnih kabina i pregrada između pisoara, područja s visokom vlagom
  2. Ojačani zidovi za ugradnju LED panoa
  3. Hodnici i komunikacije
  4. Server sobe i informatičke učionice za visokovrijednu opremu i podatke
  5. Kantine - ugradnja kuhinjskih ormarića - područja s visokom vlagom

Poslovne zgrade

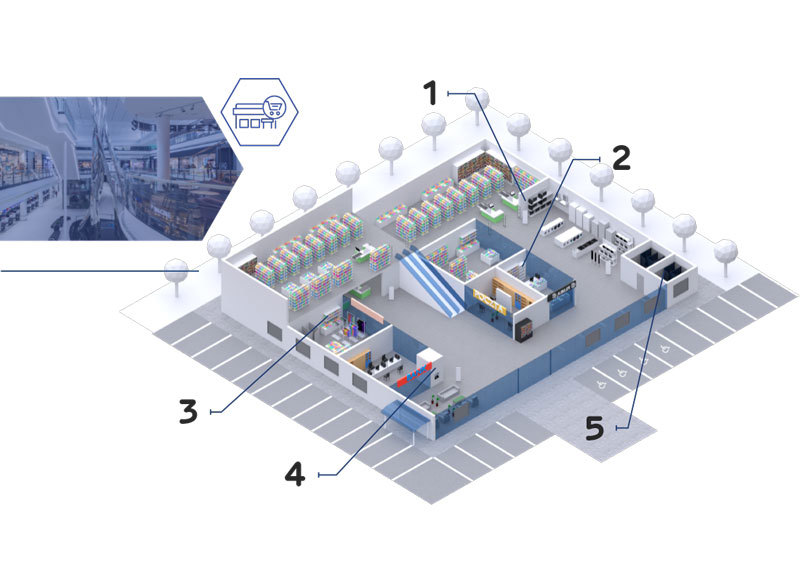

3D pogled na poslovnu zgradu sa pregledom dijelova u kojima se mogu primjeniti Resistex protuprovalni zidovi i sustavi.

Poslovne zgrade

Trgovine s vrijednom robom (trgovine elektronikom, zlatarne, bankovni centri)

  1. Zidovi na koje se pričvršćuju teška opterećenja
  2. Zidovi na koje se pričvršćuju police s vrijednom robom
  3. Zidovi za postavljanje polica
  4. Protuprovalni zidovi za bankomate
  5. Montaža sanitarnih kabina i pregrade između pisoara, područja veće vlažnosti

Bolnice i medicinski centri

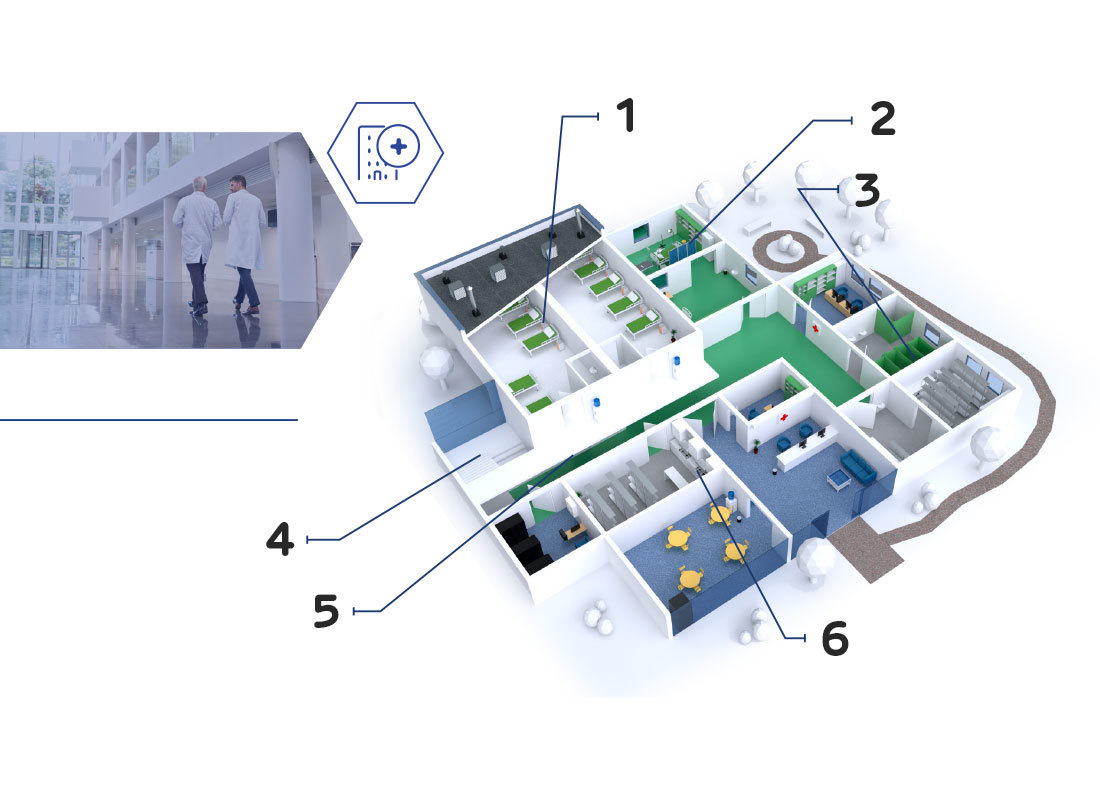

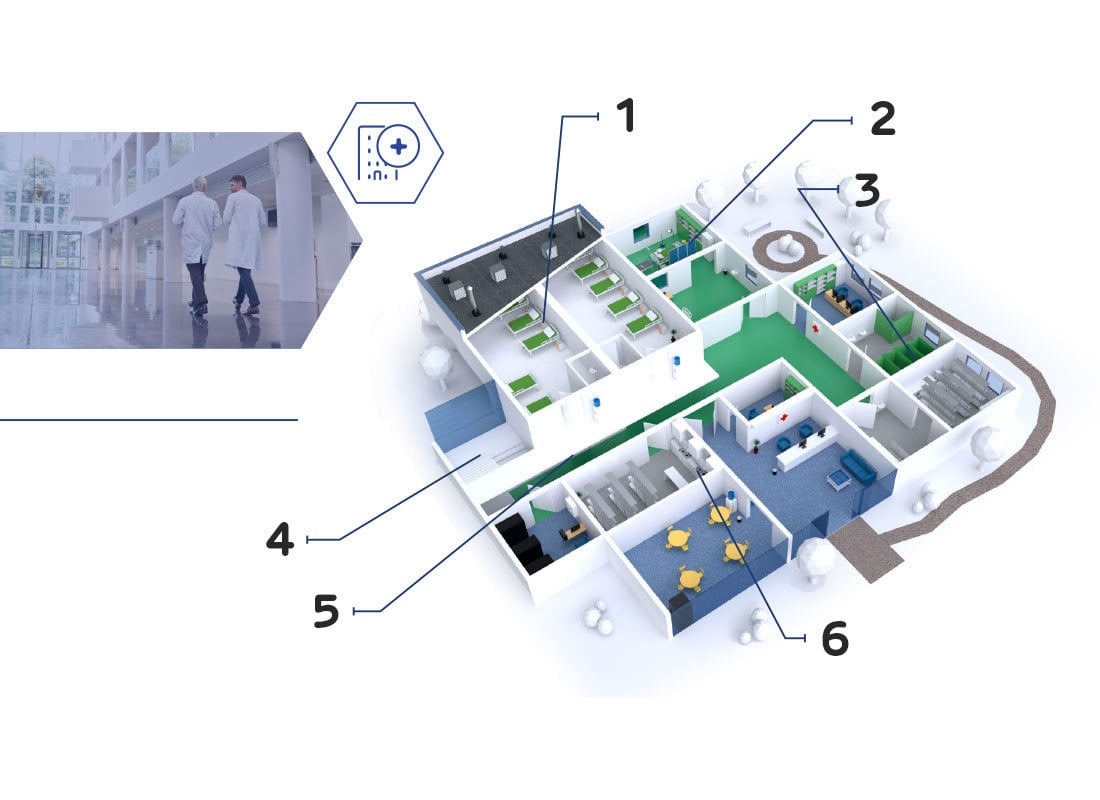

3D pogled na bolnicu sa pregledom dijelova u kojima se mogu primjeniti Resistex protuprovalni zidovi i sustavi.

Bolnice i medicinski centri

  1. Zidovi za ugradnju bolničke opreme i uređaja
  2. Ormari u ambulantama
  3. Toaleti - instalacija kabina itd.
  4. Vertikalne i horizontalne komunikacije - ugradnja rukohvata, aparata za gašenje požara itd
  5. Zajedničke komunikacije – visok rizik od oštećenja bolničkim krevetima, postavljanje barijera
  6. Bolničke kuhinje - ugradnja visećih ormara i uređaja

Hoteli

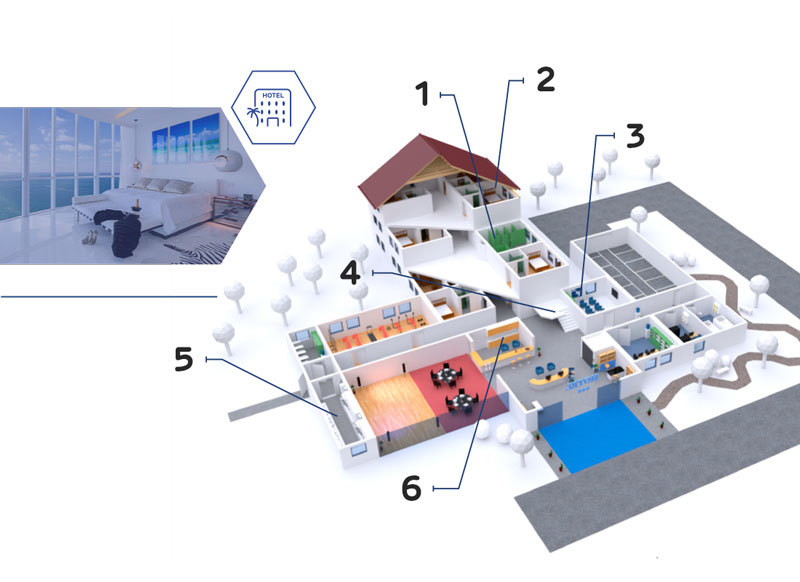

3D pogled na hotelski zgradu sa pregledom dijelova u kojima se mogu primjeniti Resistex protuprovalni zidovi i sustavi.

Hoteli

  1. Toaleti - kabine i pregrade između pisoara
  2. Hotelske sobe - ugradnja televizora, vješalica i ogledala + kupaonice (povećana vlažnost)
  3. Konferencijske dvorane (instalacija ploče, LCD ekrana, i projekcijskog platna)
  4. Vertikalne i horizontalne komunikacije - ugradnja rukohvata, aparata za gašenje požara itd
  5. Hotelske kuhinje - ugradnja visećih ormara i uređaja
  6. Recepcije hotela

Jaslice i dječji vrtići

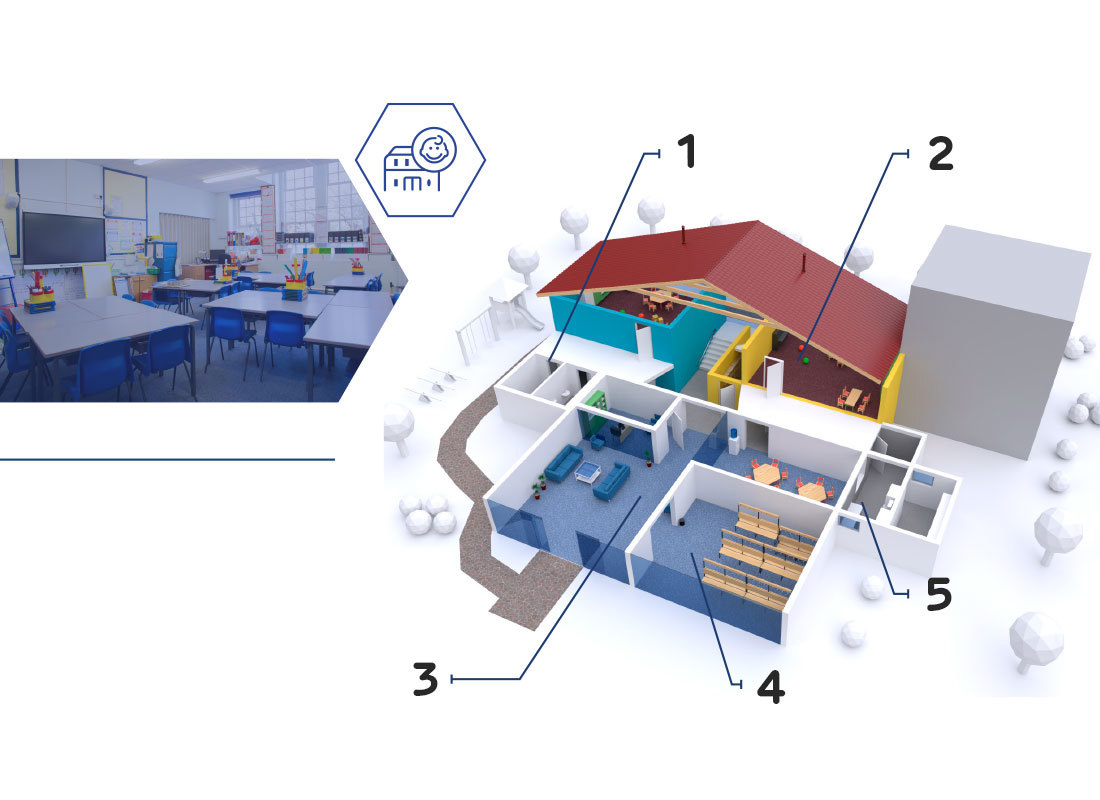

3D pogled na dječji vrtić sa pregledom dijelova u kojima se mogu primjeniti Resistex protuprovalni zidovi i sustavi.

Jaslice i dječji vrtići

  1. Toaleti
  2. Igraonice i gimnastičke dvorane - postavljanje ljestava i polica za igračke
  3. Zajedničke komunikacije
  4. Svlačionice - ugradnja ormarića i vješalica
  5. Kuhinje i blagovaonice - ugradnja visećih ormara i uređaja

Uredi

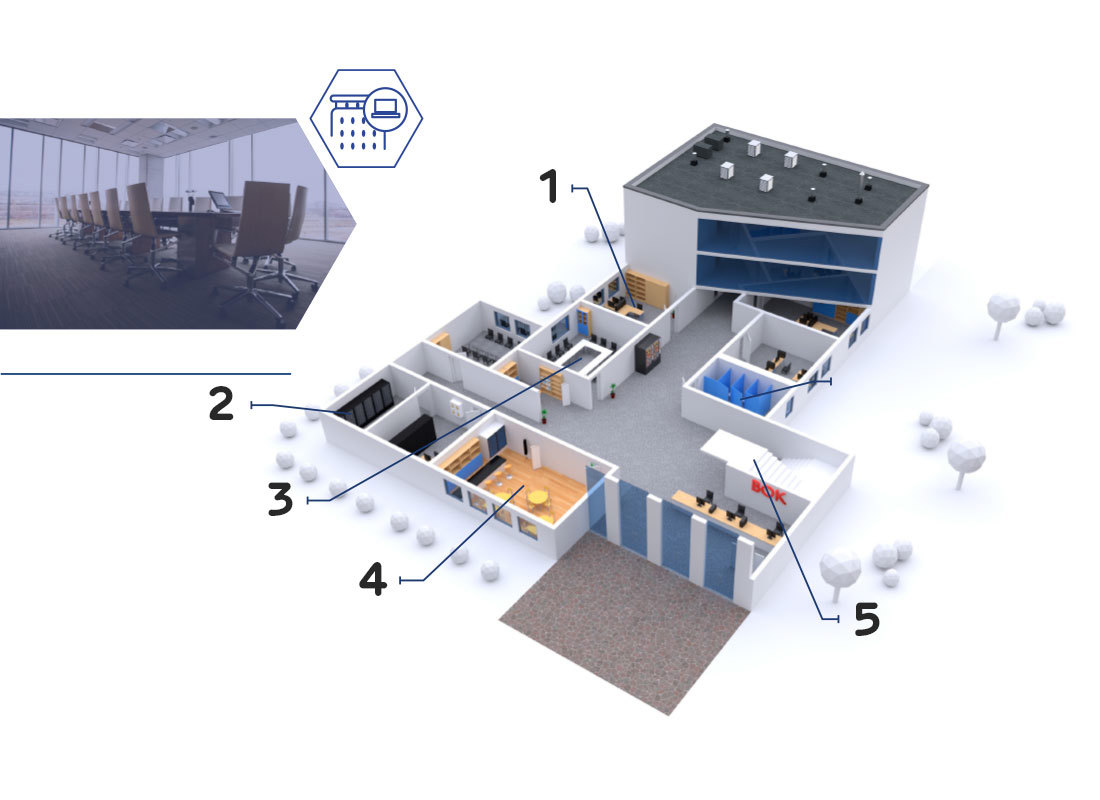

3D pogled na uredsku zgradu sa pregledom dijelova u kojima se mogu primjeniti Resistex protuprovalni zidovi i sustavi.

Uredi

  1. Uredske prostorije - zidovi za postavljanje polica i uredski ormari
  2. Server sobe za visokovrijednu opremu i podatke
  3. Konferencijske dvorane (instalacija ploče, LCD ekrana i projekcijskog platna)
  4. Kantine - ugradnja kuhinjskih ormarića
  5. Vertikalne i horizontalne komunikacije (rukohvati, aparati za gašenje požara)
  6. Toaleti - kabine i pregrade između pisoara
