Vlagootporne i vodootporne ploče – sigurno rješenje za mokre i vlažne prostore

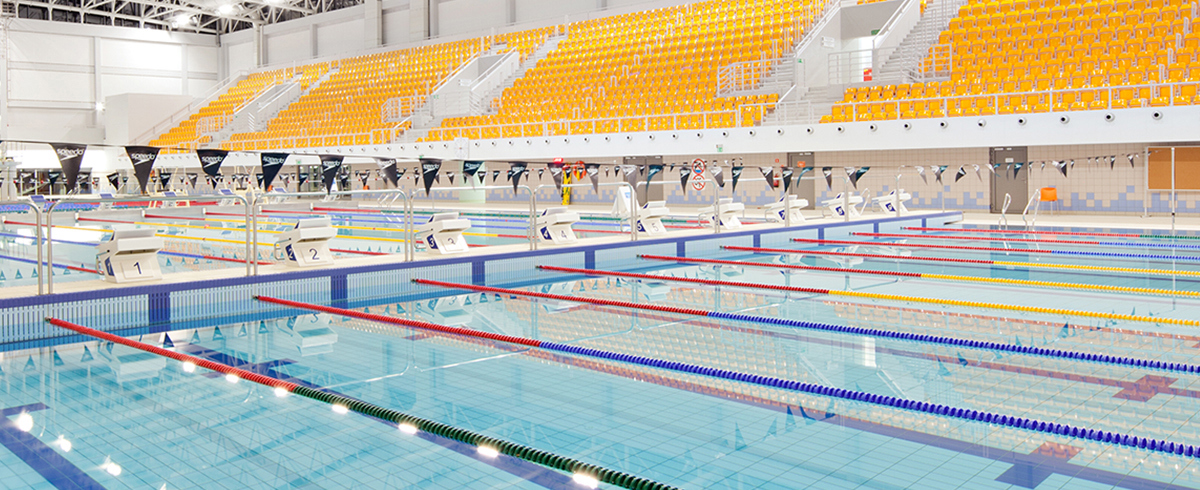

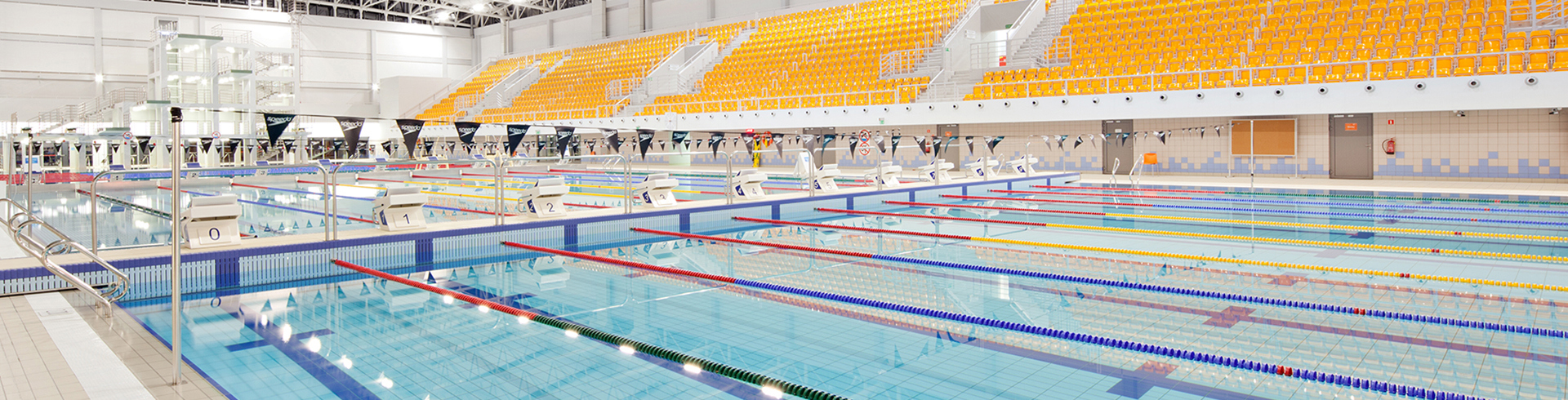

Vodootporne ploče primijenjene u dvorani s bazenom

Ploče otporne na vodu i vlagu pomažu zaštititi mokre i vlažne prostore u zgradama od oštećenja zahvaljujući svom posebnom kemijskom sastavu. Mogu se ugraditi u različite vrste prostorija, ovisno o njihovoj razini otpornosti na vodu i vlagu – od kuhinja preko kupaonica do bazena.

Ploče otporne na vlagu

Ploče otporne na vlagu definirane su kao ploče s ograničenom otpornosti na vlagu, ili koje nisu osjetljive na prisutnost vlage u zraku.

Ta vlaga ovisi o količini vodene pare, koja varira ovisno o temperaturi zraka. Vlažne uvjete obično predstavljaju temperatura i relativna vlažnost (na primjer 23 °C i 90 % relativne vlažnosti).

Ploče otporne na vodu

Ploče otporne na vodu ili vodootporne ploče definirane su kao ploče s ograničenom otpornosti na vodu, ili koje nisu osjetljive na izloženost direktnom utjecaju vode.

Izloženost vodi može biti slučajna (curenje u vodovodnim cijevima, poplava u kupaonici, klimatske poplave itd.). Stupanj otpornosti na vodu ovisit će o formulaciji ploče te o razini izloženosti vode (visina, trajanje itd.). Kod ploča za vanjsko oblaganje, izloženost vodi je povezana s izravnom kišom tijekom faze izgradnje zgrade.

Zašto su ploče otporne na vlagu i vodu bolje od standardnih gipskartonskih ploča?

Ploče otporne na vlagu i vodu formulirane su s hidrofobnim aditivima. To hidrofobno tretiranje značajno usporava upijanje vode u ploču i time održava dostatna fizička svojstva u ekstremnim uvjetima za koje su projektirane.

Na standardnoj ploči, pore u jezgri mogu se brzo napuniti vodom u slučaju potapanja.

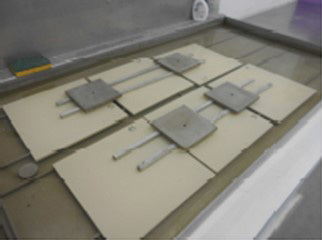

Standardne vs. vlagootporne i vodootporne gipskartonske ploče – ispitivanje upijanja vode

Tipični primjer je razina upijanja vode u ispitivanju s 2 sata potopljenosti. Za standardne ploče, upijanje vode je oko 35 %, što znači da su pore gotovo potpuno napunjene vodom, te se veza između obložnog kartona i jezgre može uništiti.

Za vlagootporne ploče, upijanje vode iznosi manje od 10 % za tip H2 i manje od 5 % za tip H1 prema normi EN 520.

Najbolja učinkovitost postiže se sa Siniat AquaBoard pločama gdje je upijanje vode manje od 2 %. Zahvaljujući formulacijama jezgre i posebnom staklneom voalu, veza između voala i jezgre vrlo je otporna na cikluse potapanja i sušenja.

Pročitajte više o Siniat AquaBoard sustavima

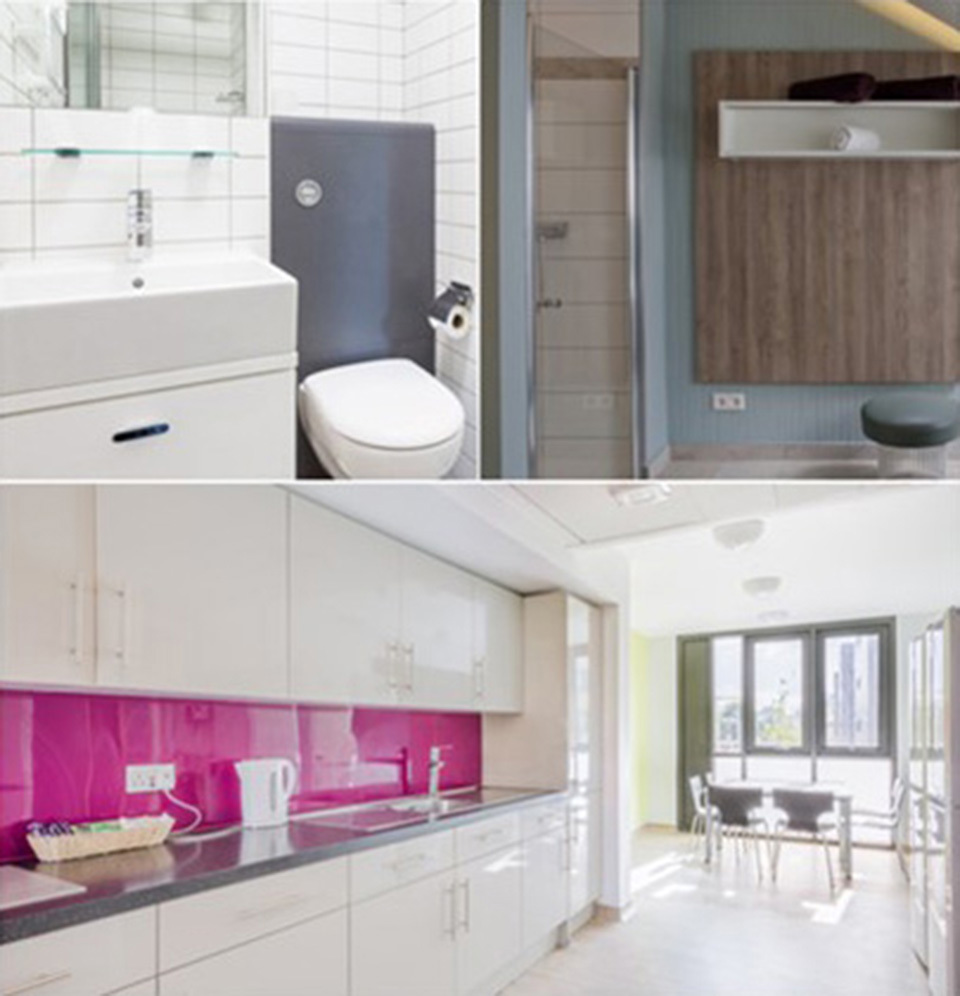

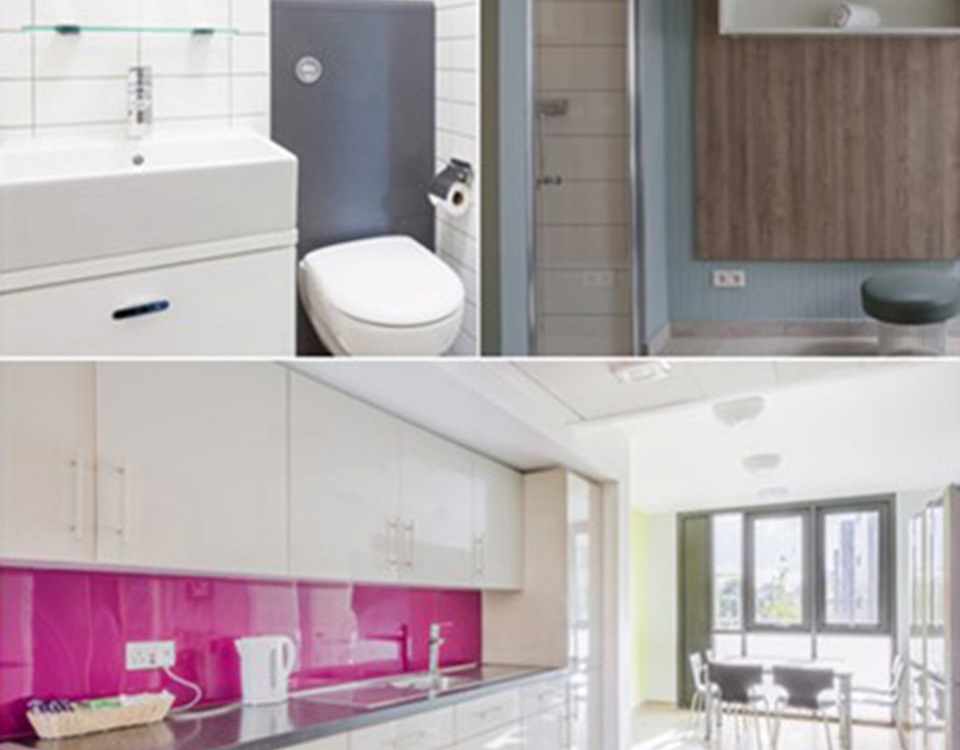

Vlagootporne ploče u kuhinji i kupaonici

Primjena ploča otpornih na vlagu

Ploče otporne na vlagu uglavnom se primjenjuju u zatvorenim prostorima klasificiranima kao polu-vlažni i vlažni. Količina vlage u prostoriji ovisi o prirodnoj regulaciji. Klasifikacija prostorija temelji se na količini vlage u zraku (% relativne vlažnosti), vremenu izloženosti tekućoj vodi i načinima čišćenja. Ploče otporne na vlagu projektirane su za privatne vlažne prostorije, poput kupaonica, kuhinja i podruma. Također se mogu primjeniti u zajedničkim vlažnim prostorijama uz dodatnu zaštitu (temeljni premaz nanesen na ploče prije postavljanja pločica).

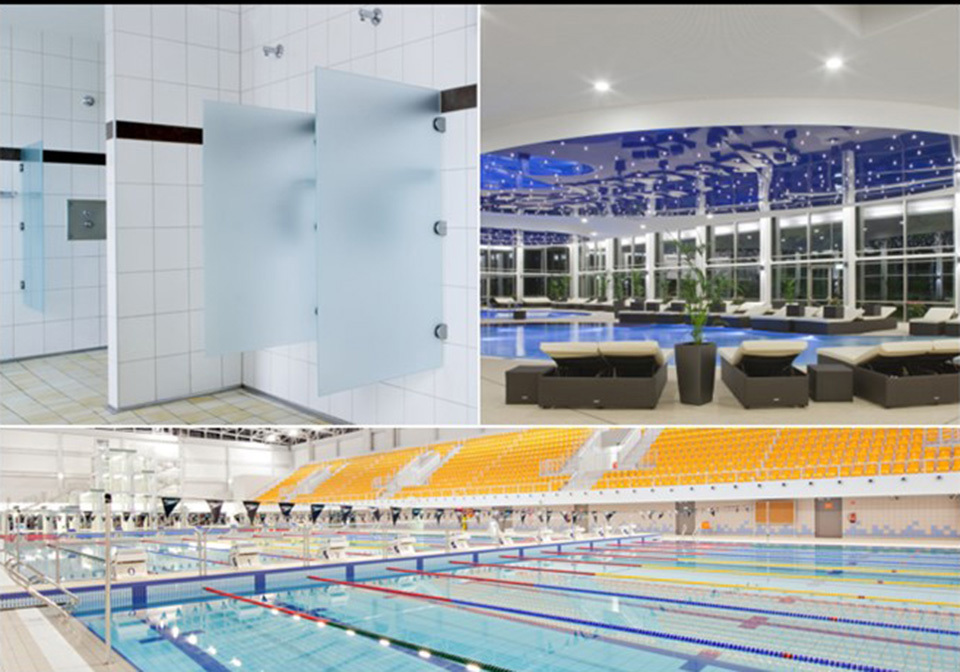

Vodootporne gips ploče u zajedničkim kupaonicama i bazenima

Primjena vodootpornih ploča

Vodootporne ploče mogu se rabiti u zatvorenom prostoru i na otvorenom.

Kod primjena u zatvorenom prostoru, određene su za zajedničke mokre prostorije (obvezna uporaba prema definiranim uputama) uslijed stalne visoke razine vlage (≥ 85 % relativne vlažnosti) i dugotrajne izloženosti vodi: prskanje vode > 3 h na dan, čišćenja sa sustavima pod visokim tlakom u zajedničkim kuhinjama, kupaonicama u školama i bazenima itd.

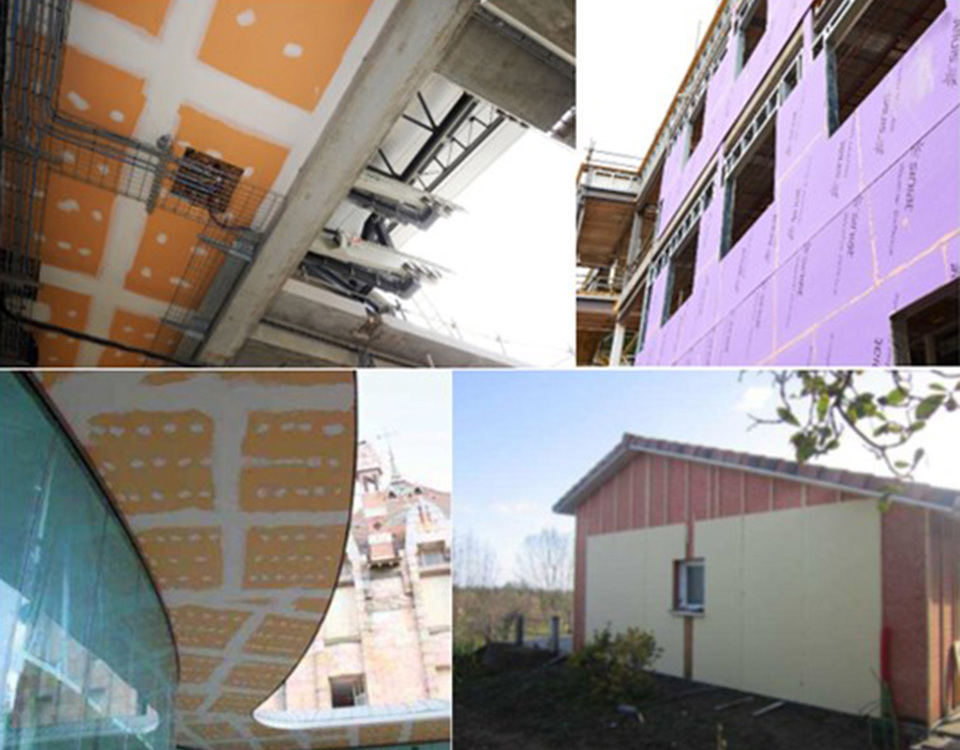

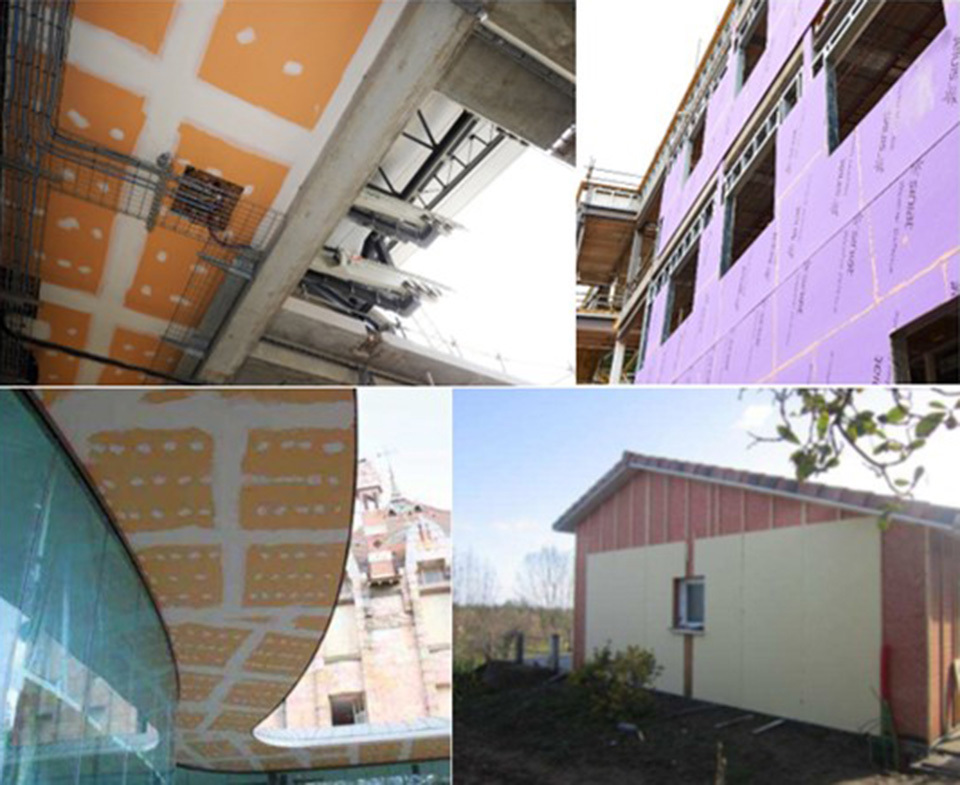

Vodootporne ploče u vanjskoj primjeni – vanjske strehe, obložni zidovi

Ploče otporne na vodu također su projektirane za uporabu na otvorenom i za vanjske strehe i obložne zidove. Kada se ugrađuju na vanjske strehe, te ploče su izložene velikim varijacijama vlage, kao i povremenom prskanju uslijed kiše. Ploče streha obično se završno obrađuju fasadnim premazom, koji pruža dodatnu otpornost za uporabni vijek zgrade.

Konfiguracija fasadnih zidova je najnepovoljnija, jer su ploče nezaštićene od prirodne klime tijekom faze izgradnje zgrade (do 12 mjeseci). Tijekom tog razdoblja, ploče mogu biti izložene kombiniranom djelovanju kiše, vjetra, sunca, snijega, ovisno o godišnjem dobu. Kada se zgrada završi, obložne ploče se pokrivaju različitim fasadnim sustavima: ETICS (vanjskim termalno izolacijskim kompozitnim sustavom), zidovima od opeke, različitim fasadnim sustavima. Premda su zaštićene fasadom, obložne ploče su i dalje izložene varijacijama temperature i vlage. U slučaju obloge s otvorenim spojevima, mogu i dalje biti izložene određenom prskanju uslijed kiše.

Vrste ploča ovisno o otpornosti na vodu

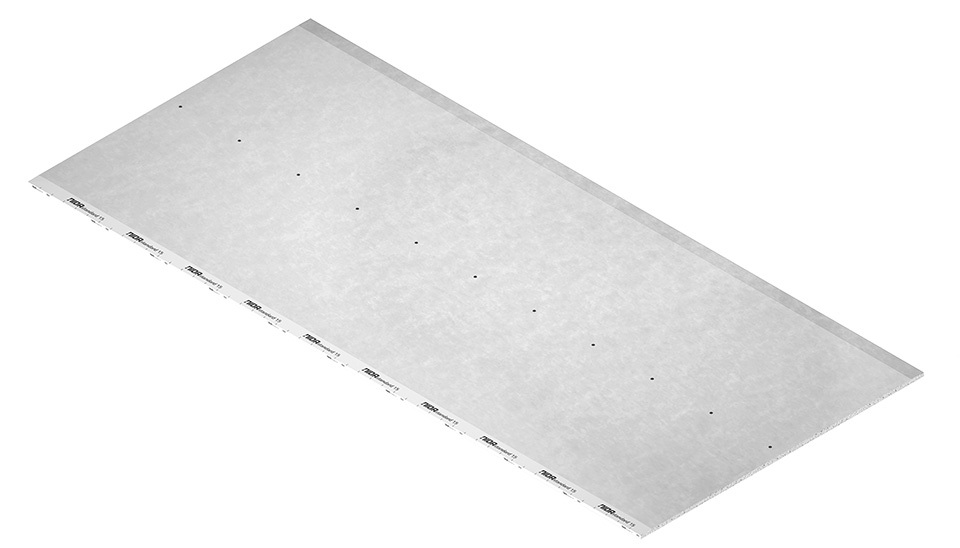

Standardna gipskartonska ploča Nida Standard 15

1. Standardne ploče

Standardne ploče rabe se u stambenim i javnim zgradama u suhim prostorijama i prostorijama srednje vlažnosti.

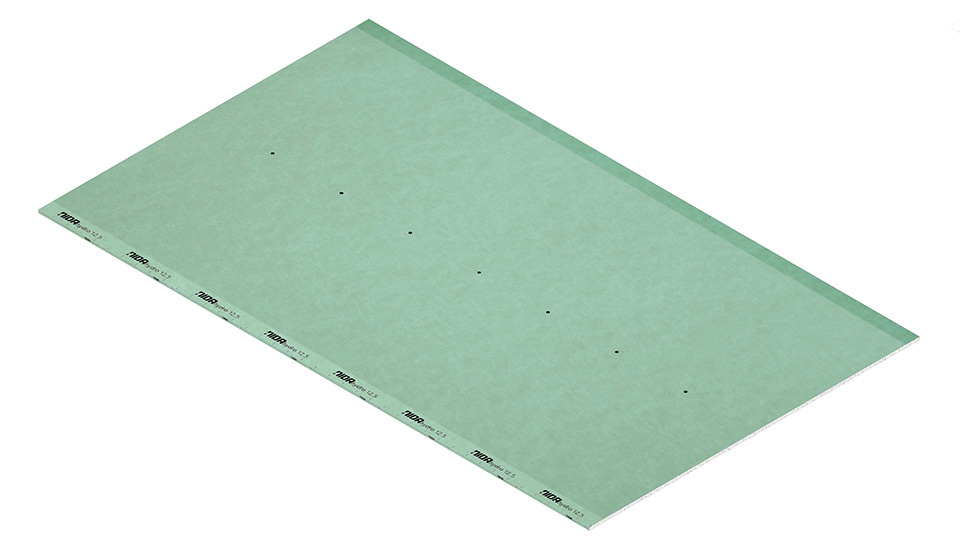

Vlagootporna gipskartonska „zelena ploča“ tip H2 ili H3 NIDA Hydro 9,5 mm

2. Hidro „zelene ploče“ tipa H2 ili H3

Hidro „zelene ploče“ tipa H2 ili H3 u širokoj su uporabi za primjene u unutarnjim prostorima u stambenim zgradama za prostorije srednje do prilično visoke vlažnosti. Mogu se koristiti i u javnim zgradama (prilično visoke i visoke vlažnosti) sa specifičnom dodatnom zaštitom.

Najpopularnije zelene ploče su: Nida Hydro i Nida Smart H

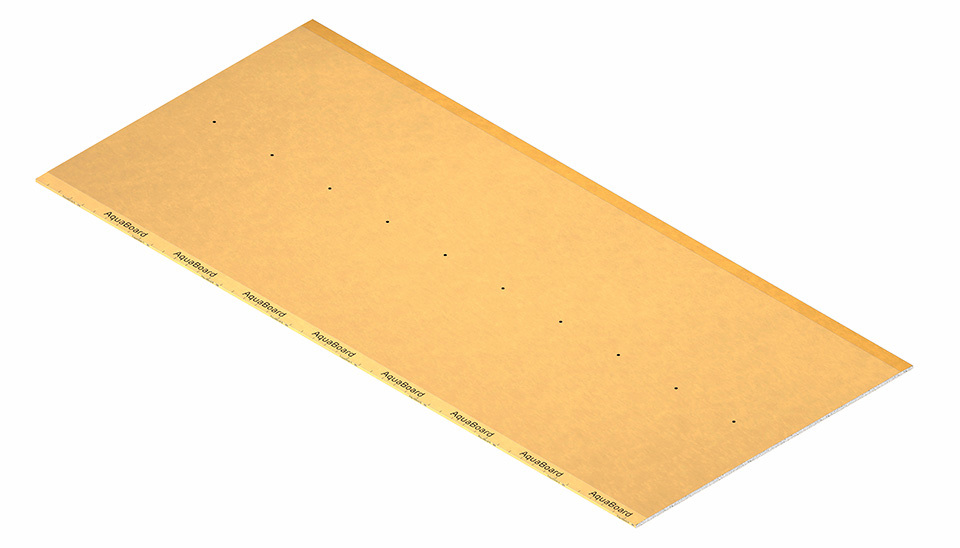

Posebna vodootporna gipskartonska ploča AquaBoard 12,5, s narančastim vanjskim slojem od staklenog voala obrađenog tako da spriječi apsorpciju vode.

3. Vodootporne ploče

Vodootporne ploče su namijenjene (ili obvezne prema propisima države) za najvlažnije prostorije u javnim zgradama. Izuzev nekih rijetkih slučajeva vrlo vlažnih prostorija, nije potreban temeljni premaz prije postavljanja pločica, što skraćuje vrijeme ugradnje.

Vodootporne ploče su također i višenamjenske ploče (otporne na požar - tip DF, akustične, otporne na udarce i plijesan), što pojednostavljuje projektiranje pregradnih i stropnih sustava u javnim zgradama.

Najpopularnije vodootporne ploče su: Siniat AquaBoard.

Propisi

Primjene u zatvorenom prostoru – rješenja moraju biti sukladna s tehničkim propisima

Izloženost vlazi i vodi slaba srednja prilično visoka visoka vrlo visoka
STAMBENI PROSTORI
kuhinja, toaleti
kupaonica
negrijani podrum, garaže
kupaonica s hidromasažnim mlazom
privatni bazeni u zatvorenom prostoru
JAVNE ZGRADE
javne kupaonice s hidromasažnim mlazom
pojedinačni tuševi za zajedničku uporabu
zajednički tuševi (stadion, teretana)
zajedničke svlačionice
zajedničke praonice
zajedničke praonice s visokotlačnim čišćenjem
neindustrijske zajedničke kuhinje
INDUSTRIJSKI OBJEKTI
zajednički tuševi
industrijske praonice
VRSTA PLOČE standardne ploče hidro ploče hidro ploče + dodatna zaštita, vodootporna ploče vodootporne ploče

Primjene na otvorenom - ne postoje specifični propisi, međutim mogu biti obvezujući neki zahtjevi prema Nacionalnom tehničkom odobrenju i certifikatima ili ETA (europskom tehničkom odobrenju) na temelju ETAG (smjernica za ocjenjivanje, tj. ETAG004 za ETICS).

Ovisno o vrsti projekta, potrebno je razmotriti određene parametre.

Za primjene u zatvorenom prostoru:

  • u slučaju da postoje tehnički propisi za mokre prostorije - poštivati propise i odrediti vlagootporne ploče ili vodootporne ploče.
  • u slučaju da nema tehničkih propisa – arhitekt i osoba koja određuje trebali bi uzeti u obzir razinu izloženosti: količinu vlage, trajanje izloženosti vodi, način čišćenja (visokotlačni sustav čišćenja), ventilacija:
    • ako je > 85 % relativne vlažnosti, ili postoji rizik od plijesni, ili postoji intenzivni utjecaj vode – potrebno je primjeniti vodootporne ploče
    • u drugim uvjetima manje razine izloženosti vlazi - potrebno je odrediti vlagootpornu „zelenu“ ploču tipa H2 ili H3.

Za primjene na otvorenom specifikacija bi trebala slijediti tehničke propise i certifikate.

  • Vanjske strehe: potrebno je specificirati Defentex ili AquaBoard ili Weather Defence
  • Žbukane fasade: specificirati Aquaboard i provjeriti koja žbuka je primjenjiva u sustavu
  • Obložni zidovi: specificirati Aquaboard, provjeriti završni fasadni sustav.

ČESTO POSTAVLJANA PITANJA

Niže možete pronaći odgovore na često postavljana pitanja u nekoliko zemalja

Mogu li primjeniti običnu ploču za prvi sloj i posebnu ploču otpornu na vlagu za drugi sloj?

U slučaju dvoslojnih pregrada, preporučuju se sljedeće kombinacije:

  • Polu-vlažne prostorije: 1. sloj = Standardna ploča Nida Standard + 2. sloj (vanjski sloj) = vlagootporne „zelene“ ploče Nida Hydro
  • Vlažne prostorije: dvostruka obloga vlagootpornim pločama H2 + hidroizolacijski premaz, ili 1. sloj vlagootporna ploča H2 + 2. sloj AquaBoard, ili dvostruka obloga AquaBoard pločama
  • Vrlo vlažne prostorije: dvostruka obloga AquaBoard

Trebam li posebnu impregniranu masu za obardu spojeva ploča otpornih na vodu?

Readymix WAB masa za spojeve je obvezna na AquaBoard pločama iz 2 razloga:

  • Readymix WAB masa osigurava kontinuitet hidrofobnog svojstva za sustav
  • Prianjanje standardnih gipsanih masa na AquaBoard ploče nije dovoljno dobro, posebice u vlažnim uvjetima. Kompatibilnost između masa i AquaBoard ploča teža je nego sa standardnim i zelenim pločama, jer je površina AquaBoard ploča hidrofobna.

Koliko teške keramičke pločice mogu rabiti na ploči bez uzrokovanja odvajanja papira?

Kada ne postoje propisi, mogu se primijeniti sljedeća pravila. Težina keramičkih pločica ograničena je na 35 kg/m2 u slučaju vlagootpornih „zelenih“ ploča, te 50kg/m2 u slučaju AquaBoard ploča. U slučaju 50kg/m2, potrebna su posebna pravila ugradnje: osigurajte stabilnost potkonstrukcije, odaberite ljepilo za pločice s većom snagom prianjanja, nanesite ljepilo na pločicu i na ploču (princip dvostrukog lijepljenja).

Na što se potrebno usredotočiti prilikom odabira profila i pribora za ploče otporne na vodu?

Nema usklađenog pristupa u Europi u svezi projektiranja profila i pribora za vlažne prostorije. Prema našem Centru za inovacije i tehnologiju u Avignonu, metalni profili i pribor moraju imati povećanu otpornost na koroziju.

  • WAB vijci su dodatno zaštićeni da bi postigli 500 sati otpornosti na ispitivanje slanim raspršivanjem (EN60068-2).
  • Metalni profili trebali bi imati dodatnu zaštitu premazom cinka.

Preporuka je ZN 275 razred za vlažne prostorije u skladu s tehničkim odobrenjima. AZ (alu cink premaz) također je dobra alternativa. U slučaju agresivne atmosfere, potreban je C5 razred: stropovi u bazenima, vanjski stropovi u obalnim zonama ili industrijskim zonama.

Koje ploče otporne na vodu bi trebalo upotrijebiti u bazenima?

Svi sustavi (pregrade, obloge i stropovi) mogu se izvesti s AquaBoard pločama. Perforirane AquaBoard ploče CREATEX i CREASON dostupne su i za akustične stropove.

Gube li vodootporne ploče svoje svojstvo kada se izvede perforacija? Hidrofobno svojstvo AquaBoard ploče (CREATEX i CREASON) ostaje na istoj razini. Gubitak mehaničke čvrstoće je okvirno proporcionalan postotku perforacije. Kako bi se spriječio progib, razmak profila je < 400 mm, po mogućnosti < 300 mm za najteže slučajeve. Obzirom da vodena para prolazi kroz perforacije, relativna vlažnost unutar plenuma bit će slična onoj ispod stropa. Stoga je važno ispravno projektirati metalne profile i ovjes potkonstrukcije: C5 u bazenima. Nadalje, akustični sloj vezan za stražnju stranu ovih ploča dizajniran je i za otpornost na plijesan.

Jesu li ploče otporne na vodu otporne i na požar?

Da, AquaBoard ploče su deklarirane kao tip DF.

Koji REI ili EI?

REI odnosno EI se odnosi na sustave, ne na ploče.

POMOĆ ZA VAŠ PROJEKT

Kontaktirajte naš tehnički odjel za savjete u svezi vrste ploče i sustava koje je potrebno rabiti da bi se osigurala sukladnost s lokalnim propisima za mokre prostorije.

Molimo, kontaktirajte naš tehnički odjel za odabir prikladnih rješenja za zadovoljavanje zahtjeva vašeg specifičnog projekta.

Naši tehnički stručnjaci posavjetovat će vas u svezi vrste ploče i sustava kojeg je potrebno rabiti da bi se osigurala sukladnost s lokalnim propisima za mokre prostorije.
